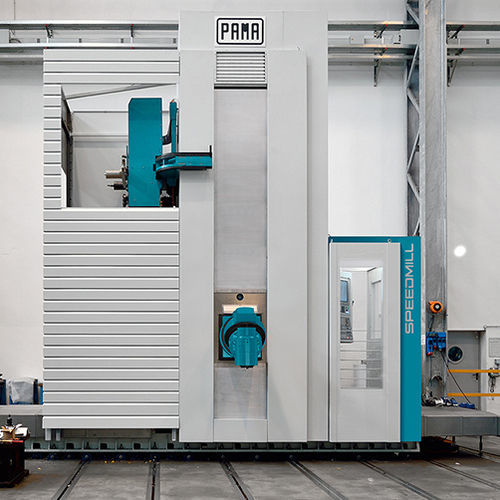

Mandriladora-fresadora CNC SPEEDMILL B series

horizontalde colunade 4 eixos

Visão geral
As máquinas de furação e fresagem PAMA Speedmill B combinam alto amortecimento, dinâmica de eixos e elevadas velocidades de fuso com capacidade de usinagem precisa para componentes de médio e grande porte onde se prefere usinagem horizontal.

Projeto e construção
A Speedmill B possui uma coluna termo-simétrica com cabeça montada centralmente para maximizar a estabilidade geométrica. Guias por roletes nos eixos X e Y otimizam a dinâmica dos eixos. O fuso (ram) é guiado dentro da cabeça por patins hidrostáticos e equipado com uma barra de usinagem em transmissão Direct Drive. Tanto o fuso quanto a barra de usinagem incluem sistemas de feedback que compensam alongamentos térmicos, garantindo precisão, rigidez e amortecimento local de vibrações.

Controlo térmico, lubrificação e cinemática
As cabeças de acessórios CNC são termicamente estabilizadas através de recirculação de fluido a temperatura controlada. Para atingir altas velocidades, precisão e resistência ao desgaste das unidades cinemáticas, a lubrificação é fornecida por sistemas de recirculação ar-óleo ou óleo climatizado.

Personalização e software

• Ampla gama de mesas de fresagem ou de torneamento
• Ampla gama de carregadores de ferramentas e carregadores para ferramentas e cabeças de acessórios

Do ponto de vista CNC, a gama pode ser configurada com controlos Siemens, Heidenhain ou Fanuc.

Informação técnica (resumo)
A gama PAMA Speedmill B oferece deslocamentos no eixo Y até 5000 mm, deslocamentos do fuso de 1200 a 2000 mm e diâmetros de fuso de 120 a 160 mm.

Área de trabalho (tabela)
Percurso eixo X (Coluna): 5000 mm; +N x 1000
Percurso eixo Y (Cabeçote): 2000 - 5000 mm
Percurso eixo Z (Fuso): 1200 - 2000 mm
Percurso eixo W (Fuso de furação): 600 - 1000 mm
Percurso eixos Z+W: 1800 - 3000 mm

CABEÇOTE - FUSO (tabela)
Secção do fuso: 430x430 - 500x500 mm
Diâmetro do fuso de furação: 120 - 160 mm
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 66 - 82 kW
Binário do fuso (S1): 1175 - 2494 Nm
Velocidade do fuso: 4000 - 5000 rpm

CARACTERÍSTICAS DOS EIXOS LINEARES (tabela)
Avanço rápido eixos X, Y, Z, W: até 35000 mm/min

Observações
As estruturas das máquinas são desenvolvidas por análise de elementos finitos para otimizar massas e garantir elevada rigidez estática e dinâmica e termo-simetria. O fuso é guiado por patins hidrostáticos e a máquina inclui sistemas avançados de compensação térmica para assegurar a precisão.
