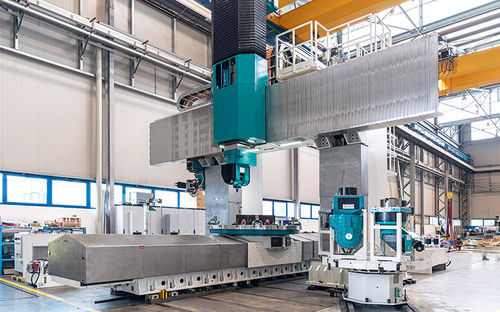

Centro de usinagem de 3-4 eixos VERTIRAM TT

verticalde fresagemde torneamento

Visão geral
Os centros de usinagem verticais VERTIRAM TT, em versões médio-pequenas e médio-grandes, combinam dinâmica dos eixos com soluções orientadas a rigidez e amortecimento para garantir precisão dimensional em diversas peças. Existem variantes focadas em alta velocidade de fuso ou em alto torque.

Gama e versatilidade
A família VERTIRAM TT atende aplicações para componentes pequenos, médios e grandes onde o usinamento vertical é preferido. A crossrail móvel opcional aumenta a adaptabilidade ajustando a altura do fuso em relação à peça.

Projeto e componentes
Modelos médio-pequenos utilizam guias de rolos nos eixos lineares para resposta dinâmica. Modelos médio-grandes empregam guias hidrostáticas pré-cargas para otimizar rigidez e amortecimento de vibrações. O fuste é guiado na cabeça por almofadas hidrostáticas e inclui um sistema de compensação em tempo real para as dilatações térmicas. As cabeças de fixação CNC são termicamente estabilizadas com recirculação de fluido a temperatura controlada. A lubrificação das unidades cinemáticas é feita por sistemas ar-óleo ou recirculação de óleo climatizado para suportar altas velocidades e repetibilidade de precisão.

Soluções de fuste

• fuste com driver
• fuste com barra de mandrilamento
• fuste com eixo C integrado

Configurações e opções disponíveis

• ampla variedade de mesas de fresagem ou de torneamento
• ampla variedade de carregadores de ferramentas e carregadores para cabeças/CNC
• Software CNC: Siemens, Heidenhain, Fanuc

Informações técnicas (resumo)
Folga horizontal entre colunas: 2600–5100 mm; folga vertical sob a face do fuste: 2350–6000 mm; percursos do fuste (Z): 1500–4000 mm.

Área de trabalho
Folga entre colunas | 2600 - 5100 mm
Folga sob a face do fuste | 2350 - 6000 mm
Curso eixo X (Mesa) | 5000 - 13000 mm
Curso eixo Y (Cabeçote) | 3600 - 6600 mm
Curso eixo Z (Fuste) | 1500 - 4000 mm
Curso eixo V (Crossrail - opção) | 1100 - 3600 mm

Mesa de fresagem
Tamanho da mesa/pallet | 1500x4000 - 4000x12000 mm
Capacidade de carga | até 200000 kg

Mesa de torneamento
Tamanho da mesa/pallet | Ø1250 - Ø6000
Capacidade de carga | até 100000 kg
Velocidade de rotação | até 350 rpm

Cabeçote - Fuste (com driver)
Transmissão do fuso | Direct Drive
Potência do fuso (S1) | 66 - 82 kW
Binário do fuso (S1) | 1175 - 2494 Nm
Velocidade do fuso | 4000 - 6000 rpm

Cabeçote - Fuste (com eixo C integrado)
Transmissão do fuso | Direct Drive / 4 gamas
Potência do fuso (S1) | 66 - 103 kW
Binário do fuso (S1) | 1175 - 10730 Nm
Velocidade do fuso | 4000 rpm

Cabeçote - Fuste (com barra de mandrilamento)
Diâmetro do fuso de mandrilamento | 130 - 160 mm
Curso eixo W (Fuso de mandrilamento) | 800 mm
Transmissão do fuso | Direct Drive
Potência do fuso (S1) | 78 - 82 kW
Binário do fuso (S1) | 1743 - 2494 Nm
Velocidade do fuso | 4000 - 5000 rpm

Características dos eixos lineares
Avanço rápido X,Y,Z,W | até 40000 mm/min
Avanço rápido V | até 4000 mm/min

Especificações técnicas

• Folga horizontal entre colunas: 2600 - 5100 mm
• Folga vertical sob a face do fuste: 2350 - 6000 mm
• Curso do fuste (eixo Z): 1500 - 4000 mm
• Curso eixo X (Mesa): 5000 - 13000 mm
• Curso eixo Y (Cabeçote): 3600 - 6600 mm
• Curso eixo V (Crossrail - opção): 1100 - 3600 mm
• Tamanho mesa/pallet (fresagem): 1500x4000 - 4000x12000 mm
• Diâmetro da mesa (torneamento): Ø1250 - Ø6000
• Capacidade de carga (fresagem): até 200000 kg
• Capacidade de carga (torneamento): até 100000 kg
• Velocidade de torneamento: até 350 rpm
• Faixa de potência do fuso: 66 - 103 kW (dependendo da configuração)
• Faixa de binário do fuso: 1175 - 10730 Nm (dependendo da configuração)
• Faixa de velocidade do fuso: até 6000 rpm (dependendo da configuração)
• Avanço rápido eixos X,Y,Z,W: até 40000 mm/min; V: até 4000 mm/min
• Soluções de fuste: fuste com driver; fuste com barra de mandrilamento; fuste com eixo C integrado
