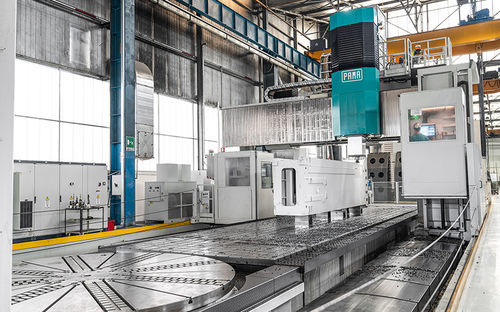

Centro de usinagem de 3-4 eixos VERTIRAM GT

verticaltipo pórticocom pórtico móvel

Visão geral
Os centros de usinagem vertical pórtico VERTIRAM GT da PAMA abrangem aplicações desde peças pequenas até componentes muito grandes, com variantes que incluem cabeças de alta velocidade e versões de alto torque e grande amortecimento para usinagem pesada. É possível equipar uma travessa móvel para otimizar a distância fuso-peca.

Projeto e construção
As estruturas são desenvolvidas por análise de elementos finitos para otimizar distribuição de massas, rigidez estática/dinâmica e simetria térmica. O elemento central é o montante guiado na cabeça por mancais hidrostáticos, com sistema de compensação em tempo real da dilatação térmica para manter a precisão na origem das vibrações.

Soluções de montante (configuráveis)

• montante com acionamento direto
• montante com barra de mandrilamento
• montante com eixo C integrado

Customização e opções
A PAMA oferece ampla gama de opções: mesas de fresagem ou torneamento, diferentes magazines de ferramentas, cabeçotes de acoplamento CNC e travessa móvel para adaptar a máquina a ciclos e dimensões específicos.

Sistemas de controlo
Controlo CNC disponível: Siemens, Heidenhain, Fanuc — selecionáveis conforme padrões e requisitos da produção.

Informação técnica (resumo)
Abertura horizontal (entre colunas): 3100 mm – 10100 mm
Abertura vertical sob a face do montante: 2350 mm – 6000 mm
Curso do montante: 1600 mm – 4000 mm

Área de trabalho (valores selecionados)
Curso eixo X (pórtico) exemplo: 5000 mm (padrão + N x 1000 mm conforme tabela do produto)
Curso eixo Y (cabeçote): 4100 – 11600 mm
Curso eixo Z (montante): 1500 – 4000 mm
Curso eixo V (travessa, opção): 1100 – 3600 mm

Placas de piso
Largura da placa: 2000 – 9000 mm

Mesa rotativa
Diâmetro mesa/pallet: Ø1250 – Ø8000
Capacidade de carga: até 300000 kg
Velocidade de rotação: até 350 rpm

Cabeçote – Montante com acionamento (valores selecionados)
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 66 – 82 kW
Torque do fuso (S1): 1175 – 2494 Nm
Rotação do fuso: 4000 – 6000 rpm

Cabeçote – Montante com eixo C integrado (valores selecionados)
Transmissão do fuso: Direct Drive / 4 gamas
Potência do fuso (S1): 66 – 103 kW
Torque do fuso (S1): 1175 – 10730 Nm
Rotação do fuso: 4000 rpm (típico)

Cabeçote – Montante com barra de mandrilamento (valores selecionados)
Diâmetro do fuso de mandrilamento: 130 – 160 mm
Curso eixo W (fuso de mandrilamento): 800 mm
Transmissão do fuso: Direct Drive
Potência do fuso (S1): 78 – 82 kW
Torque do fuso (S1): 1743 – 2494 Nm
Rotação do fuso: 4000 – 5000 rpm

Características dos eixos lineares
Avanço rápido X, Y, Z, W: até 30000 mm/min
Avanço rápido eixo V: até 4000 mm/min

Especificações técnicas

• Nome do modelo: VERTIRAM GT
• Marca: PAMA
• Abertura horizontal: 3100 – 10100 mm
• Abertura vertical sob face do montante: 2350 – 6000 mm
• Curso do montante: 1600 – 4000 mm
• Curso eixo X (pórtico): exemplo 5000 mm (+ N x 1000 pattern)
• Curso eixo Y (cabeçote): 4100 – 11600 mm
• Curso eixo Z (montante): 1500 – 4000 mm
• Curso eixo V (opção travessa): 1100 – 3600 mm
• Largura da placa de piso: 2000 – 9000 mm
• Diâmetro mesa rotativa: Ø1250 – Ø8000
• Capacidade mesa rotativa: até 300000 kg
• Velocidade de rotação: até 350 rpm
• Potência do fuso: 66 – 103 kW (conforme configuração)
• Torque do fuso: 1175 – 10730 Nm (conforme configuração)
• Velocidades do fuso (típicas): até 6000 rpm
• Diâmetro fuso de mandrilamento (opção): 130 – 160 mm
• Avanços rápidos eixos lineares: até 30000 mm/min (X,Y,Z,W); V até 4000 mm/min
• Controles CNC disponíveis: Siemens, Heidenhain, Fanuc
