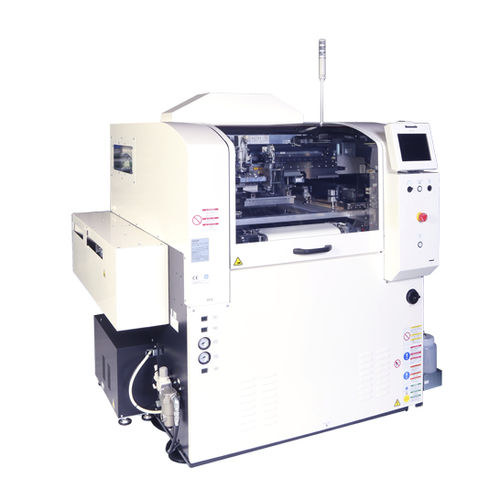

A revolucionária SPV transforma o modelo de produção tradicional ao suportar uma miríade de opções para imprimir várias placas de 350x300mm (tamanho M) em simultâneo. A complementar a versatilidade está um conjunto de características rico em opções de mudança e um ciclo de limpeza de impressão inerente de 10 segundos.
- Diminua o inventário WIP e reduza o tempo de troca ao processar até 4 produtos únicos em simultâneo
- Minimizar as despesas de capital reduzindo o investimento na impressora em 50%
- Maximizar a utilização do espaço no chão com o novo conceito híbrido de manuseamento de placas
- Atinge um tempo médio de ciclo de impressão de 10 segundos
- Unidade de limpeza automatizada recentemente desenvolvida com transportadores de manuseamento de cartão de várias fases e um rodo híbrido de lâmina dupla
Dimensões da placa de circuito impresso (mm) - C 50 × L 50 a C 350 × L 300(Dimensões máximas de 2 em 1 Spec : L 350 × L 165)
Tempo de troca de PCB * - 10,0 s *Incluindo transferência, posicionamento, reconhecimento, limpeza de cada vez.
Condições de impressão e limpeza: As nossas condições recomendadas (dimensões do PCB: L 250 × L 165)
*Exceto 2 em 1 Spec
[*1]
Repetibilidade - 2 Cpk ± 5,0 µm 6 σ A repetibilidade da mesma placa de circuito impresso
Igual a ± 5,0 µm ± 3 σ (ou ±2,5 µm ±1,5 σ)
Dimensões da moldura do ecrã (mm) * - C 736 × L 736
L 650 × L 550
L 550 × L 650
L 750 × L 750
L 584 × L 584
[*2]
Função de discriminação de PCB: Pré-processamento - SPV (Single Spec): Não
SPV (1 a 2 especificações): Não
SPV (2 em 1 Spec): Instalado
SPV (Especificação dupla): Não
Função de discriminação de PCB: Pós-processo - SPV (Especificação única): Não
SPV (1 a 2 Spec): Instalado
SPV (2 em 1 Spec): Instalado
SPV (Especificação dupla): Instalado
Fonte Eléctrica * - SPV (Especificação Simples): cA monofásica 200, 220, 230, 240 V ±10V, Max. 2.0 kVA
SPV (1 a 2 Spec): aC monofásico 200, 220, 230, 240 V ±10V, Max. 2.0 kVA
---
