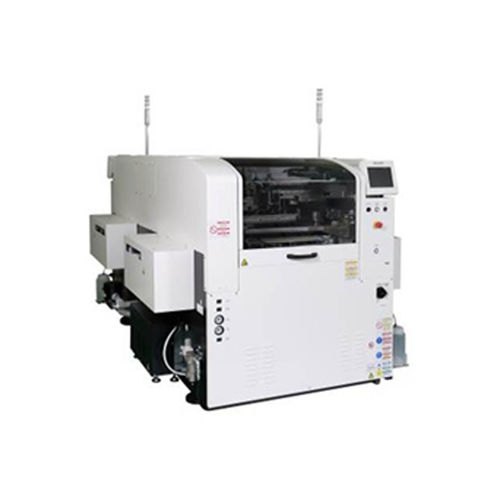

Máquina de serigrafia automática SPV-DC

em coresSMTeletropneumática

O SPV-DC permite uma produção de via dupla de alta eficiência num pacote compacto. Obtenha uma produção compacta de via dupla e de alta eficiência enquanto reduz os custos operacionais. A tecnologia de limpeza sem papel permite uma melhor qualidade geral numa linha integrada que utiliza montadores Panasonic. - A limpeza sem papel reduz a utilização de papel e solventes - O fornecimento automático de solda do tipo pote perfurado permite poupanças de mão de obra e um funcionamento ininterrupto - O ventilador de recolha de PCB (tipo interrutor) cria vias de fluxo de ar da máscara metálica para a PCB - A inspeção da máscara permite evitar o entupimento da abertura da máscara e o sangramento da solda - A inspeção da solda evita a deslocação da solda, a formação de pontes, riscos e sangramento Dimensões do PCB (mm) * - C 50 x L 50 a C 350 x L 300 [*1] Tempo de troca de PCB * - 13.0s (6.5s/PCB) Incluindo transferência, posicionamento, reconhecimento, limpeza de cada vez. Condições de impressão e limpeza: As nossas condições recomendadas (dimensões do PCB L 250 x L 165) [*2] Repetibilidade - 2 Cpk ± 5,0 μm 6 σ A repetibilidade do mesmo PCB Igual a ± 5,0 μm ± 3 σ (ou ±2,5 μm ±1,5 σ) Dimensões da estrutura do ecrã (mm) * - L 736 x L 736, L 650 x L 550, L 550 x L 650, L 750 x L 750, L 584 x L 584 [*3} Fonte eléctrica * - CA monofásica 200, 220, 230, 240 V ±10V Max. 4.0 kVA [*4] Fonte pneumática * - 0,5 MPa, 560 L / min (A.N.R.) [*5] Dimensões (mm) * - L 1.650 x P 2.446 x A 1.500 (saliência máxima D 2.528) [*6] Massa * - 2.650 kg [*7]
