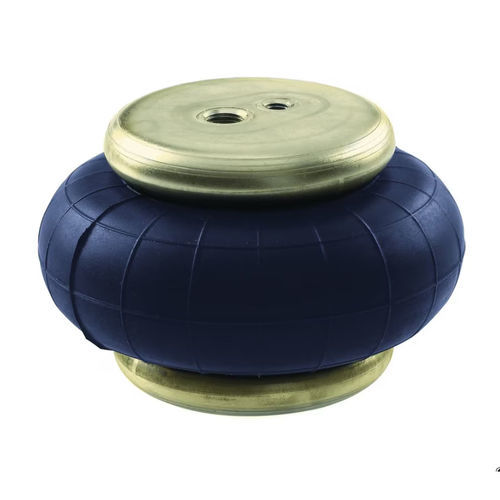

Cilindro de fole 9109

pneumáticoflexívelde simples ação

Os foles pneumáticos das séries 9109 e SP são atuadores de ação simples de elevado impulso, com uma, duas ou três convolucões. Estão disponíveis com diâmetros internos de Ø70 a Ø660 mm e cursos de 20 a 375 mm, nas versões padrão e para altas temperaturas, para aplicações em amortecedores de vibração. A simplicidade da construção proporciona uma vida útil extremamente longa e praticamente isenta de manutenção, mesmo em condições exigentes. Os foles pneumáticos das séries 9109 e SP são a escolha ideal para aplicações que requerem atuadores de ação simples, com curso curto e elevado impulso. Não incorporam peças metálicas recíprocas, proporcionando assim um impulso praticamente sem atrito em comparação com os cilindros pneumáticos convencionais. Devido à sua construção flexível, a montagem dos foles pneumáticos é menos crítica do que no caso dos cilindros pneumáticos convencionais, que normalmente requerem fixação e guias rígidas e permitem apenas um eixo dentro de um limite de 15° entre as faces. Além disso, a localização axial das placas terminais pode apresentar um desvio de até 10 mm. Quando pressurizados, os foles de ar seguem a linha de menor resistência. Por conseguinte, deve ter-se cuidado com a geometria de montagem em aplicações angulares. Durante o funcionamento, recomenda-se que a unidade não atinja o «fundo» nem a sua altura máxima, devendo ser utilizados dispositivos mecânicos para evitar tal situação. Quando despressurizados, os foles de ar cabem em espaços surpreendentemente pequenos, sendo especialmente úteis para fixar ou mover cargas pesadas ou de formas irregulares, bem como em aplicações sujeitas a vibrações, por exemplo, alimentadores de dispositivos a alta frequência. O curso de retorno é proporcionado, em parte, pela ação elástica natural dos foles, mas, mais frequentemente, pela própria carga.
