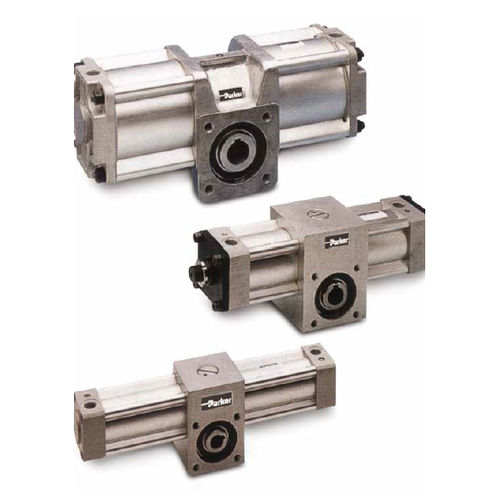

Atuador tipo pinhão e cremalheira VRS series

pneumáticorotativoem aço

O atuador rotativo VRS / VRA, com diâmetros internos de Ø32 a 125 mm, ângulos de rotação de 96°, 186° e 366° e binário teórico até 460 Nm, converte o movimento linear, através de um sistema de cremalheira e pinhão, num eixo de saída macho ou fêmea. Visão geral do produto: O atuador rotativo VRS / VRA, com diâmetros internos de Ø32 a 125 mm, ângulos de rotação de 96°, 186° e 366°, converte o movimento linear em movimento rotativo através de um sistema de cremalheira e pinhão, com eixo de saída macho ou fêmea e amortecimento pneumático ajustável. Adequado para aplicações como a abertura e o fecho de portas/portões, a fixação e a agitação de fluidos e matérias-primas. Binário teórico até 460 Nm O atuador rotativo VRS/VRA converte o movimento linear de dois cilindros opostos de ação simples em movimento rotativo através de um sistema de cremalheira e pinhão integrado no corpo do cilindro. A transmissão é efetuada através de um eixo de saída macho ou fêmea, e o amortecimento pneumático ajustável ajuda a proteger a unidade dos efeitos da inércia de carga excessiva. Podem ser adicionados batentes opcionais de ajuste de ângulo a ambas as placas terminais, ou a qualquer uma delas, permitindo um ajuste de 15° do ângulo de rotação; além disso, as posições das portas podem ser especificadas em qualquer face para facilitar a instalação. O corpo, o tubo e as placas terminais em alumínio anodizado oferecem uma boa resistência à corrosão. Para ambientes mais agressivos e corrosivos, a versão VRA com diâmetros internos de Ø32 a 80 mm possui um pinhão em aço inoxidável alojado num invólucro estanque selado com silicone. Os rolamentos de esferas, anéis de retenção, tirantes e parafusos em aço inoxidável contribuem para o nível geral de proteção. As versões VRS / VRA têm uma temperatura nominal de -10 °C a +60 °C.
