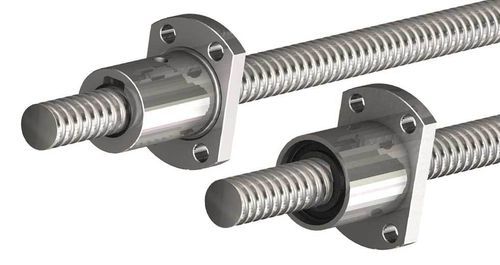

Fuso de esferas em aço BSR series

de precisãoroladominiatura

Visão geral
Conjuntos de fuso de esferas miniatura são conjuntos mecânicos de precisão projetados para converter movimento rotativo em movimento linear com baixa fricção e alta repetibilidade. Os Miniature Ball Screw Assemblies da PBC Linear utilizam eixos de fuso em aço 1050 laminado de precisão e são fornecidos com porcas cilíndricas, com flange ou cilíndricas roscadas externamente para instalação simples em sistemas de automação compactos e de movimento de precisão. As unidades apresentam um sistema de retorno de esferas multi-liner para recirculação suave, pré-carga opcional para maior rigidez e raspadores poliméricos para reduzir a entrada de detritos e prolongar a vida útil.

Principais características

• Eixos de fuso em aço 1050 laminado de precisão
• Diâmetros disponíveis: 6 mm, 8 mm, 10 mm
• Tamanhos de passo disponíveis: 1 mm, 2 mm, 2,5 mm
• Opções de porca: cilíndrica, com flange, cilíndrica roscada externamente
• Sistema de retorno de esferas multi-liner para movimento suave e consistente
• Pré-carga opcional para melhorar rigidez e precisão posicional
• Raspadores poliméricos em cada extremidade da porca para reduzir a entrada de resíduos
• Carga axial estática máxima: 2,144 kN (482 lb)
• Compatível com motores NEMA 08–23
• Alguns conjuntos disponíveis com tecnologia PowerPlus (aumento de torque de 25–40%)

Aplicações
Projetados para automação compacta e aplicações de movimento de precisão, como robótica, eixos CNC, automação de laboratório, dispositivos médicos e outros sistemas de automação industrial onde são exigidos tamanho reduzido, repetibilidade e durabilidade.

Observações adicionais
Estes conjuntos miniatura são fabricados nos EUA e podem oferecer prazos de entrega mais curtos em comparação com algumas alternativas. As opções de ajuste da porca incluem folgas Standard e Transitional para ajustar rigidez e comportamento de pré-carga à aplicação específica.

Especificações

• Material do eixo: aço 1050 laminado de precisão
• Diâmetros do fuso: 6 mm, 8 mm, 10 mm
• Tamanhos de passo: 1 mm, 2 mm, 2,5 mm
• Tipos de porca: cilíndrica, com flange, cilíndrica roscada externamente
• Retorno de esferas: sistema de retorno multi-liner
• Opções de ajuste de porca: Standard & Transitional
• Recursos opcionais: pré-carga (rigidez aumentada), integração PowerPlus em conjuntos selecionados (aumento de torque 25–40%)
• Proteção contra detritos: raspadores poliméricos em cada extremidade da porca
• Carga axial estática máxima: 2,144 kN (482 lb)
• Compatibilidade de motor: NEMA 08–23
• Aplicações típicas: robótica, CNC, automação de laboratório, dispositivos médicos, automação industrial
