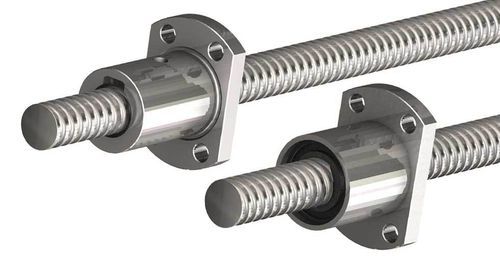

Fuso de esferas em polímero BSR series

em açode precisãorolado

Visão geral
Os conjuntos de fusos de esferas miniatura da PBC Linear convertem movimento rotativo em movimento linear preciso com baixa fricção e alta repetibilidade. Os conjuntos combinam eixos rosqueados em aço 1050 laminado de precisão com porcas de recirculação de esferas. Diâmetros disponíveis: 6 mm, 8 mm e 10 mm; passos disponíveis: 1 mm, 2 mm e 2,5 mm. Configurações de porca: cilíndrica, com flange e cilíndrica com rosca externa. Pré-carga opcional, sistema de retorno de esferas multi-liner e raspadores em polímero melhoram rigidez, precisão de passo e resistência à contaminação em sistemas compactos de movimento.

Principais características

• Eixos rosqueados em aço 1050 laminado de precisão
• Tipos de porca: cilíndrica, com flange, cilíndrica rosqueada externamente
• Sistema de retorno de esferas multi-liner para recirculação suave
• Pré-carga opcional para aumentar rigidez e precisão posicional
• Raspadores poliméricos em cada extremidade da porca para limitar entrada de detritos
• Maior durabilidade e precisão de passo em comparação com parafusos de avanço sob cargas elevadas

Aplicações

• Robótica e eixos robóticos
• Máquinas CNC e etapas de controlo de movimento
• Automação industrial e equipamentos de manuseio
• Automação de laboratório e dispositivos médicos compactos que exigem movimento linear preciso

Especificações técnicas

• Material (fuso): aço 1050 laminado de precisão
• Diâmetros disponíveis: 6 mm, 8 mm, 10 mm
• Passos disponíveis: 1 mm, 2 mm, 2,5 mm
• Configurações de porca: cilíndrica, com flange, cilíndrica rosqueada externamente
• Retorno de esferas: sistema multi-liner
• Opções: pré-carga para rigidez/precisão melhoradas
• Vedação: raspadores poliméricos em cada extremidade da porca para limitar entrada de detritos
• Capacidade máxima de carga axial estática: 2.144 kN (482 lb)
• Compatibilidade com motores: compatível com motores NEMA 08–23 (conjuntos fornecidos sem motores); conjuntos selecionados integram a tecnologia PowerPlus para ~25–40% de torque adicional
• Fabricação: conjuntos miniatura fabricados nos EUA com desenho e produção focados em prazos de entrega reduzidos
