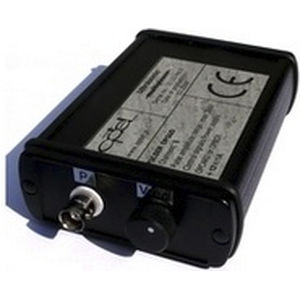

Transceptor rádio OPGUD-01

ultrassônico

A versão básica do nosso circuito pulser&receiver tem o tamanho de uma caixa de fósforos e um amplificador integrado. Ele é alimentado diretamente da nossa placa osciloscópica e permite o ajuste da tensão do transmissor diretamente de um PC. Este aparelho destina-se a ser utilizado com a nossa placa OPKUD ou OPBOX. Especificações: Pulsador: Pulsador de passo, 50V -360V em 8 níveis (a tensão depende do transdutor utilizado), 20ns de tempo de queda de borda, separados, Amplificador: 40dB Tamanho: 40x85x25mm Características: Formas de onda do circuitoulsor: A borda ascendente do sinal de Trigger (descrito como Entrada Trig) inicia o processo de carga do transdutor que leva cerca de 3us. Após este tempo um interruptor transistor que descarrega o transdutor é ligado (o tempo de descarga é de cerca de 20ns, mas pode ser maior, se a capacitância do transdutor for muito grande; o limite é atingido, se o transdutor for feito a partir da cerâmica padrão, tem 0,1 mm de espessura e tem 8 mm diâmetro).
