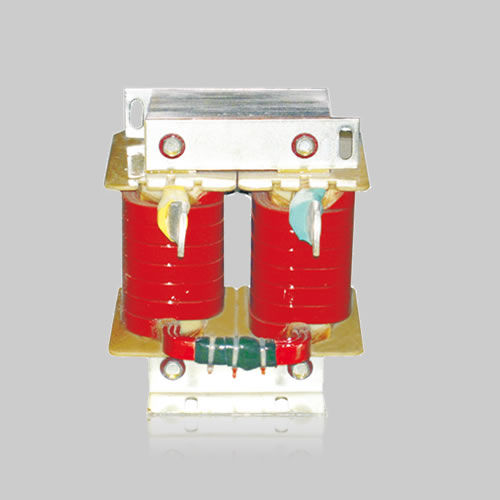

Transformador de potência DCL

encapsulado em resina epóxiHVDCCA

O reator de filtragem, também denominado reator de onda plana de corrente contínua, é aplicado no lado CC do conversor; o fluxo que passa pelo reator é uma corrente contínua com uma componente CA. Este reator mantém a componente CA da corrente contínua dentro de um determinado intervalo. É aplicado no lado CC do conversor paralelo para reduzir o limite intermitente e limitar a circulação na linha de circulação, sendo utilizado para limitar a taxa de aumento da corrente de falha de corte rápido em CC.É utilizado na onda plana de corrente CC de um inversor do tipo de tensão intermédia, podendo ser utilizado para a retificação da onda plana de potência, a fim de eliminar a ondulação. O reator de onda plana é utilizado no circuito CC após a retificação. O número de ondas pulsadas do circuito retificador é sempre limitado e existe sempre uma ondulação na saída de toda a tensão contínua. E a ondulação é prejudicial, devendo ser suprimida pelo reator de onda plana; as transmissões de corrente contínua estão equipadas com reatores de onda plana, aproximando-se da saída de corrente contínua ideal. O reator de onda plana e o filtro de CC constituem, em conjunto, o circuito de filtragem de harmónicas de CC da estação conversora de CC de alta tensão. O reator de onda plana é ligado em série entre a saída de CC e o circuito de CC de cada conversor, sendo um dos equipamentos importantes numa estação conversora de HVDC. O reator de onda plana e o filtro de corrente contínua constituem, em conjunto, a rede de filtragem de harmónicas de tipo T em corrente contínua, reduzindo a componente de impulsos de corrente alternada e filtrando parte das harmónicas, diminuindo a interferência da linha de corrente contínua nas comunicações e evitando que as harmónicas influenciem a instabilidade do ADKUST. Características O reator de onda plana de CC é utilizado principalmente para melhorar a qualidade da rede elétrica e melhorar o fator de potência no circuito. É composto principalmente por duas partes: o núcleo de ferro e a bobina,
