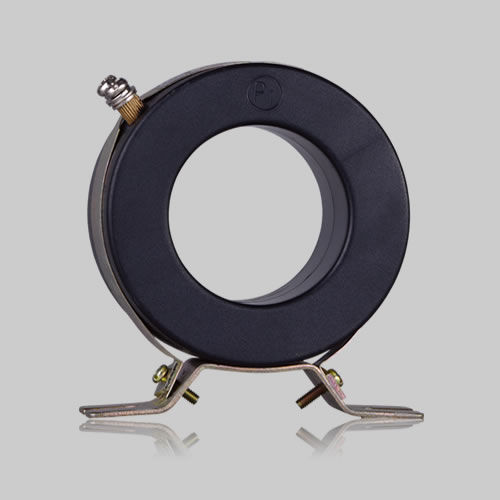

Transformador de corrente LMK

encapsuladopara funcionamento no interiorpara proteção

O transformador da série LMK3-0.66 é um transformador de corrente para instalação em interiores, aplicável a circuitos com frequência nominal de 50 Hz ou 60 Hz e tensão nominal igual ou inferior a 0,66 kV. É utilizado para transmitir sinais a contadores, relés de proteção ou dispositivos de controlo. Além disso, isola os dispositivos de medição, proteção e controlo da alta tensão. Está em conformidade com a norma GB1208-2006. ► Condições normais de funcionamento 3.1 - Temperatura ambiente: -5 °C a +40 °C 3.2 - Humidade: até 80 %. 3.3 - Altitude: até 1 000 m 3.4 - Local de instalação: em ambiente interior, sem poeira metálica nem vibrações evidentes. ► Principais parâmetros técnicos 5.1 - Tensão nominal: 0,66 kV 5.2 - Frequência nominal: 50 Hz ou 60 Hz 5.3 - Corrente nominal primária: 10 A, 12,5 A, 20 A, 25 A, 30 A, 40 A, 50 A, 60 A, 75 A 5.4 - Corrente nominal secundária: 1 A ou 5 A 5.5 - Fator de potência da carga secundária: 0,8 (atraso) 5.6 - Potência nominal de saída: 2,5 VA, 5 VA, 10 VA, 15 VA, 20 VA quando a carga nominal do transformador de corrente for de 5 VA ou 10 VA, a carga mínima é de 3,75 VA quando a carga nominal do transformador de corrente for superior a 10 VA ou igual a 10 VA, a carga mínima é um quarto da carga nominal. 5.7 - Classe de precisão: 1,0; 0,5; 0,2; 0,5s; 0,2s 5.8 - Resistência de isolamento: entre a bobina primária e a bobina secundária ou terra: deve ser superior a 20 M. 5.9 - A tensão de resistência à frequência industrial deve suportar 3 kV (valor eficaz)
