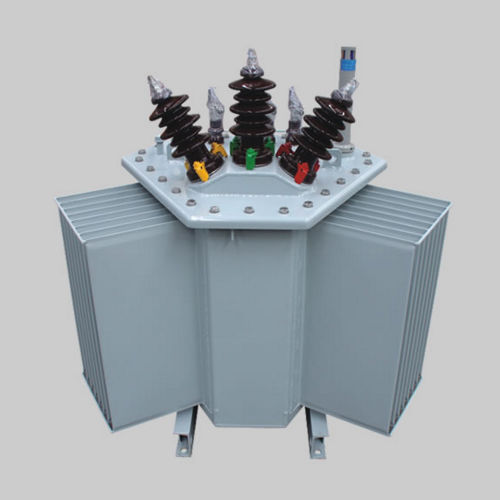

Transformador de distribuição S13-M.RL

a óleoindustrialpara rede elétrica

A gama de potências do transformador S13 com núcleo enrolado tridimensional situa-se entre 30 e 1600 kVA. O núcleo apresenta uma estrutura trifásica de três colunas, com armações internas e externas enroladas. O transformador apresenta um elevado grau de mecanização e um elevado fator de laminação. As bobinas de alta e baixa tensão são enroladas de forma contínua nas colunas do núcleo, garantindo uma boa concentricidade e um enrolamento compacto. Os principais indicadores técnicos e económicos atingiram o nível internacional avançado de produtos semelhantes. O transformador de distribuição com núcleo enrolado da série S13 apresenta baixas perdas, sendo que a sua perda em carga é idêntica à do novo transformador de distribuição com núcleo laminado S11. Em comparação com a norma GB/T6415-2008 1, a perda média em vazio reduz-se em 50%. Os seus principais materiais apresentam baixo consumo e peso reduzido. A corrente em vazio é reduzida e o fluxo magnético está totalmente orientado ao longo da direção da estrutura em rede da chapa de aço ao silício laminada a frio. O seu baixo nível de ruído reduz-se em aproximadamente 3-5 dB, em comparação com o valor padrão da norma JBAT10088-2004. Possui elevada resistência a curto-circuitos e elevada fiabilidade. Os elementos de fixação tensionam principalmente os enrolamentos, e o isolador do jugo de ferro e a base em forma de escada estão integrados num único corpo, de modo a que o corpo do transformador seja submetido a uma pressão uniforme. Núcleo: é utilizada chapa de aço ao silício laminada a frio 30Q120. O núcleo possui uma estrutura trifásica de três colunas com estruturas internas e externas envolventes, e a coluna do núcleo tem uma secção transversal cilíndrica escalonada em vários níveis. O núcleo envolvente é recozido e moldado sob vácuo. Os parafusos dos elementos de fixação superior e inferior tensionam o corpo do transformador.
