Máquina de ensaio de força de deslocamento iTest 4P

de durezade pesode dimensões

Visão geral

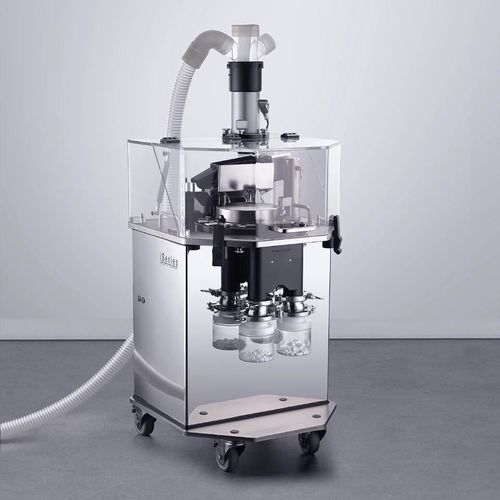

O iTest – testador IPC de 4 parâmetros é uma nova geração de sistema automático de teste de comprimidos para controle de processo integrado (IPC). Projetado para uso como equipamento independente com HMI próprio ou em combinação com um aspirador de comprimidos por transporte ascendente, o módulo oferece medições precisas de peso, espessura, dureza e comprimento/diâmetro dos comprimidos.

Principais benefícios

• Verificação em tempo real de peso, espessura, comprimento/diâmetro e dureza
• Transporte a vácuo sem pó
• Compatível com qualquer prensa de comprimidos
• Conformidade com 21 CFR Part 11
• Design cGMP, fácil de manusear e lavar
• Separação clara entre áreas de produto e mecânica
• Confinamento até OEB4

Descrição

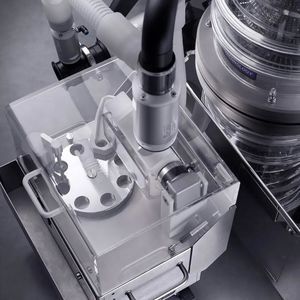

Esta unidade de teste de comprimidos foi projetada com separação rigorosa entre pó, fragmentos e o fluxo de produção, tornando-a adequada para ambientes de fabricação contínua. Os comprimidos são amostrados diretamente da prensa e transportados por vácuo através de uma mangueira flexível até o testador, onde cada parâmetro é verificado de acordo com receitas pré-programadas. O projeto prioriza limpeza fácil e manutenção segura, com separação completa entre a zona do produto e os componentes mecânicos/electrônicos. Todas as peças em contato com o produto são totalmente acessíveis e desmontáveis sem ferramentas para simplificar o serviço e garantir máxima higiene. O sistema está disponível com confinamento até OEB4.

Características / especificações técnicas

• Modelo / Denominação comercial: iTest
• Gama de produtos: iRange
• Tipo de produto: Comprimido
• Função: Controlo de qualidade
• Área de aplicação: I&D, Fabricação
• Célula de pesagem: Sartorious WZA224-L
• Unidade de pesagem: 1 mg / 0,1 mg (ajustável)
• Faixa de pesagem: 10 mg - 50 g
• Precisão de pesagem: ± 1 mg em ambiente estável
• Medida de espessura - Acionamento: Stepper-Motor; Princípio de medição: Sensor magnético; Unidade: mm (inch); Faixa: 3 - 18 mm; Precisão: ± 0,05 mm
• Medida de dureza - Acionamento: Stepper-Motor; Princípio de medição: Fita de medição de deformação (DMS); Faixa de medição: 4 - 400 N (estendida 8 - 800 N); Precisão: ± 2 N (a 800 N ± 4 N)
• Medida do diâmetro - Acionamento: Stepper-Motor; Princípio de medição: Stepper-Motor; Unidade: mm (inch); Faixa: 3 - 25 mm; Faixa (oblongo): 5 - 20 mm; Precisão: ± 0,1 mm
• Medida de força: Célula de medição de carga
• Unidades de força: N (Kp, Sc)
• Aumento de força: 250 N/s
• Velocidade de trabalho (mandíbula de pressão): 0,35 mm/s
• Velocidade de aproximação & retorno (mandíbula de pressão): 8,5 - 17 mm/s ajustável
• Tamanho mínimo do produto: Ø 4 mm
• Tamanho máximo do produto: Ø 25 mm
• Nível de confinamento: Hermético ao pó / Confinado (até OEB4 disponível)
• Transporte de amostras: Transporte a vácuo hermético (Venturi opcional)
• Extração de ar solicitada: Entre 120 - 200 m3/h
• Ligação de extração de pó: Flex Connect © (Ø56,3 mm)
• Ar comprimido solicitado: 80 - 350 l/min - Min. 4,5 bar
• Ligação de ar comprimido: KS4
• Alimentação elétrica: 100 a 240 VAC ± 10 %
• Frequência: 50 Hz / 60 Hz
• Temperatura de funcionamento: 15 - 25 °C
• Humidade relativa máxima: 60%
• Peças metálicas em contacto: Aço inoxidável 316L; Alumínio com tratamento de superfície
• Peças não metálicas em contacto: POM C - PU - Silicone
• Acabamento das peças em contacto: Ra ≤ 0,8 µm
• Partes da estrutura: Aço inoxidável 304
• Acabamento da estrutura: Polido espelho
• Estrutura montada em rodas: Sim
• Protocolo IQ-OQ: Disponível
• Certificados de material: Disponíveis
• Embalagem: Caixa de madeira
• Peso líquido: 80 kg
• Dimensões ao solo: 490 mm x 490 mm
• Altura de entrada: 1165 mm
