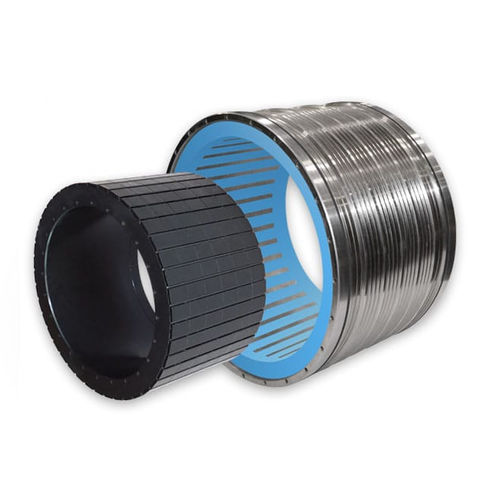

Motor de torque sem carcaça TKH series
sem escovastrifásicomodular

Motor de torque sem carcaça - TKH series - Phase Motion Control - sem escovas / trifásico / modular
Motor de torque sem carcaça - TKH series - Phase Motion Control - sem escovas / trifásico / modular
Motor de torque sem carcaça - TKH series - Phase Motion Control - sem escovas / trifásico / modular - imagem - 2
Motor de torque sem carcaça - TKH series - Phase Motion Control - sem escovas / trifásico / modular - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da Phase Motion Control

Características

Tipo
sem escovas, trifásico
Construção
de ímãs permanentes, modular, compacto, sem carcaça
Grau de proteção
robusto
Arrefecimento
refrigerado a água, refrigerado a óleo
Aplicações
para máquina-ferramenta, para mesa rotativa, para robótica, industrial, para a indústria automóvel, para aplicações médicas, para máquina embaladora, para aplicações hidráulicas, para equipamento médico, para a indústria farmacêutica, para serviço pesado, para guinchos, para operações de enrolamento, para óptica
Outras características
de alto torque, de baixa velocidade, de velocidade média
Potência

MÁX: 157 kW
(213,46 hp)

MÍN: 3,5 kW
(4,76 hp)

Intensidade de corrente

MÁX: 333 A

MÍN: 9,7 A

Torque

MÁX: 18.700 Nm
(13.792,412191 ft.lb)

MÍN: 102 Nm
(75,231339 ft.lb)

Velocidade de rotação

MÁX: 2.300 rpm
(14.451,3262 rad.min-1)

MÍN: 210 rpm
(1.319,4689 rad.min-1)

Diâmetro

MÁX: 1.030 mm
(40,55 in)

MÍN: 230 mm
(9,06 in)

Descrição

Densidade de binário super elevada, série de motores de binário de anel fino - > 20% de aumento de binário em relação à série TK - A mais elevada densidade de binário contínuo - Entrega rápida - Conceção modular, 145 variantes - Fabricado em Itália Densidade de binário super elevada, série de motores de binário de anel fino A série TKH foi concebida para ser inteiramente fabricada em Itália, com uma cadeia de fornecimento maioritariamente local e produção interna. Isto proporciona uma cadeia de fornecimento mais curta e mais fiável, maior flexibilidade e tempos de resposta mais rápidos. Concebida para um desempenho excecional em termos de densidade de binário, velocidade baixa a média e posicionamento rápido. Equipada com tecnologia de ponta, como um circuito eletromagnético inovador e um bloqueio positivo da cauda de andorinha do íman, a série de motores de binário TKH destaca-se em aplicações exigentes que necessitam de um posicionamento lento e rápido. A conceção precisa do circuito magnético e as tolerâncias de fabrico rigorosas garantem uma ondulação de engrenamento mínima e um fornecimento de binário suave. O design altamente modular é optimizado para garantir uma disponibilidade mais rápida de peças, reduzindo o risco de falta de stock e de tempo de inatividade. CARACTERÍSTICAS Os motores "frameless" da TKH são concebidos para aplicações exigentes, concebidos para se integrarem perfeitamente no equipamento com uma construção robusta, incluindo um estator trifásico encapsulado em epóxi e ímanes de terras raras. CARACTERÍSTICAS DO ESTATOR Concebido para um tamanho compacto, elevada eficiência e fiabilidade. Utiliza um encapsulante avançado com propriedades térmicas superiores. Possui isolamento de Classe H reforçado contra picos de tensão para tensões CC elevadas. CARACTERÍSTICAS DO ROTOR Utiliza rotores de ímanes permanentes isotrópicos, do tipo íman de superfície, para reduzir o engrenamento. Utiliza ímanes revestidos de alta temperatura para estabilidade.

---

Tradução automática  (ver texto original em inglês)
