LED laranja LUXEON HL1Z & Fusion

azulvermelhoverde

Visão geral

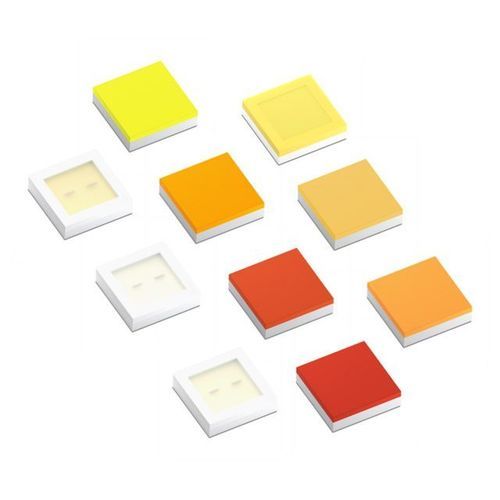

A família LUXEON HL1Z Color Line & Fusion são emissores LED CSP (Chip Scale Package) em encapsulamento 1414 (1,4 mm × 1,4 mm). Projetada para aplicações com emissores individuais e clusters multicolor compactos, a gama oferece cores diretas saturadas, cores convertidas por fósforo e variantes Fusion afinadas para ajuste de branco e fontes direcionais de feixe estreito entre 1.800 K e 6.500 K.

Recursos e benefícios

• O encapsulamento CSP 1414 permite projetos de cluster muito compactos e espaçamento reduzido entre LEDs para mistura de cores eficaz.
• Suporta alta densidade de potência (até 2 W por LED) para maior saída em fatores de forma pequenos.
• As variantes com fósforo proporcionam estabilidade de cor em variações de temperatura.
• As variantes Fusion (Red/Green/Blue) são otimizadas para saídas direcionais e ajuste de branco em formatos compactos.
• Complementar à série LUXEON HL1Z branca para soluções combinadas multicolor/branco.

Desempenho do produto (especificado a corrente de teste 350 mA, Tj = 85°C)

• PC Red — fluxo luminoso típico: 20 lm (ex.: L1HZ-PCR1000000000)
• PC Red Orange — típico: 35 lm (L1HZ-RNG1000000000)
• PC Amber — típico: 119 lm (L1HZ-PCA1000000000)
• PC Green — típico: 195 lm (L1HZ-PCG1000000000)
• Green (direto) — dominante 520–535 nm, típico 145 lm (L1HZ-GRN1000000000)
• Blue (direto) — dominante 470–485 nm, típico 57 mW radiométrico (L1HZ-BLU1000000000)
• Royal Blue — dominante 450–460 nm, típico 610 mW radiométrico (L1HZ-RYL1000000000)
• Fusion Red — típico: 70 (L1HZ-FCR1100000000); Fusion Green — típico: 152 (L1HZ-FCG1100000000); Fusion Blue — típico: 137 (L1HZ-FCB1100000000)

Notas adicionais do produto

• O encapsulamento CSP 1414 (1,4 mm × 1,4 mm) permite uma superfície emissora mínima (LES) para ângulos de feixe reduzidos e pontos direcionalmente compactos.
• As variantes Fusion são projetadas para alta diretividade e ajuste de branco em clusters compactos.
• Gráficos SPD típicos e dados espectrais normalizados são publicados para Direct Colors, PC Colors e variantes Fusion (condições de aplicação/teste: 350 mA, Tj = 85°C).

Especificações

• Manufacturer / Brand: Lumileds
• Product family: LUXEON HL1Z Color Line & Fusion
• Tipo de encapsulamento: CSP (Chip Scale Package), 1414 (1,4 mm × 1,4 mm)
• Condições de teste: 350 mA, Tj = 85°C
• Potência elétrica máxima por LED: até 2 W
• Variantes disponíveis: PC Red, PC Red Orange, PC Amber, PC Green, Green, Blue, Royal Blue, Fusion Red, Fusion Green, Fusion Blue
• Aplicações pretendidas: emissores individuais, clusters multicolor compactos, fontes ajustáveis em branco (1.800 K–6.500 K), pontos direcionais de feixe estreito, matrizes de iluminação multicolor
• Exemplos de números de peça: série L1HZ‑… (p.ex., L1HZ-PCR1000000000 para PC Red)
