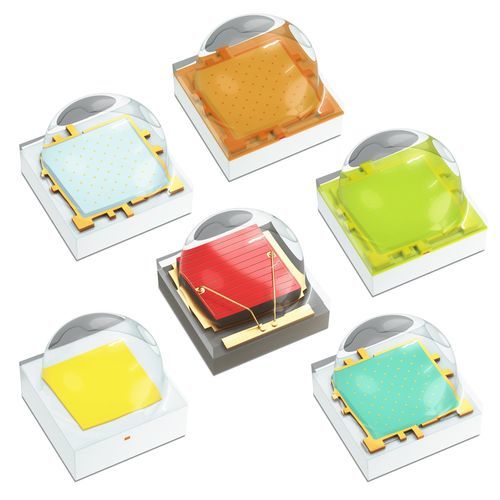

LED laranja LUXEON C ES

azulvermelhoverde

Visão geral
A LUXEON C ES Color Line foi projetada para grandes matrizes de LED sob uma única óptica. Seu die maior em um pacote compacto reduz a área total da matriz, permitindo posicionamento otimizado das LEDs e alta saída luminosa. A almofada de três tiras suporta roteamento eletrônico complexo e conexões térmicas aprimoradas. Aplicações típicas incluem iluminação de entretenimento, iluminação arquitetônica e EVL onde é necessária alta saída de arrays agrupados.

Características e benefícios

• Otimizada para mistura em matrizes multicolor com espaçamento mínimo entre LEDs para posicionamento compacto
• Footprint de três tiras que permite roteamento flexível e eletrodos encurtados para manter os LEDs o mais próximos possível
• Die grande em pacote pequeno fornecendo alto fluxo, baixa tensão direta (Vf) e redução de Pthermal
• Alta capacidade de corrente de acionamento para maximizar a saída e minimizar a contagem de LEDs
• Grande almofada térmica para suportar altas correntes de acionamento e criação de clusters de LEDs compactos
• Pacote comprovado e robusto para operação confiável

Desempenho do produto — Cores (corrente de teste especificada 1000 mA, Tj = 85°C)
Deep Red — Dominante/Pico 655 — 675 nm — 935 lm (Mín) — 1100 lm (Típ) — L1C2-DRD1000000000
Red — Dominante/Pico 624 — 634 nm — 106 lm (Mín) — 125 lm (Típ) — L1C2-RED1000000000
PC Amber — — — 264 lm (Mín) — 310 lm (Típ) — L1C2-PCA1000000000
Mint — — — 391 lm (Mín) — 460 lm (Típ) — L1C2-MNT1000000000
Lime — — — 425 lm (Mín) — 500 lm (Típ) — L1C2-LME1000000000
Green — Dominante/Pico 520 — 540 nm — 298 lm (Mín) — 350 lm (Típ) — L1C2-GRN1000000000
Cyan — Dominante/Pico 490 — 510 nm — 204 lm (Mín) — 240 lm (Típ) — L1C2-CYN1000000000
Blue — Dominante/Pico 465 — 485 nm — 94 lm (Mín) — 110 lm (Típ) — L1C2-BLU1000000000
Royal Blue — Dominante/Pico 440 — 460 nm — 1275 mW (Mín radiométrico) — 1500 mW (Típ radiométrico) — L1C2-RYL1000000000

Desempenho do produto — Branco (corrente especificada 1000 mA, Tj = 85°C)
Branco — 5700K — 70 CRI — 325 lm (Mín) — 385 lm (Típ) — 131 lm/W — L1C2-5770000000000
Branco — 2700K — 80 CRI — 270 lm (Mín) — 320 lm (Típ) — 108 lm/W — L1C2-2780000000000
Branco — 3000K — 80 CRI — 285 lm (Mín) — 335 lm (Típ) — 114 lm/W — L1C2-3080000000000
Branco — 4000K — 80 CRI — 305 lm (Mín) — 360 lm (Típ) — 122 lm/W — L1C2-4080000000000
Branco — 5700K — 80 CRI — 305 lm (Mín) — 360 lm (Típ) — 122 lm/W — L1C2-5780000000000

Informação espectral típica
Curvas SPD normalizadas típicas são fornecidas para cores diretas e cores convertidas por fósforo (medidas a 1000 mA, Tj = 85°C).

Aplicações

• Grandes matrizes LED multicolor sob uma única óptica
• Iluminação de entretenimento
• Iluminação arquitetônica
• Exterior variable lighting (EVL) e outras matrizes agrupadas de alta saída

Especificações técnicas

• Série: LUXEON C ES Color Line
• Condições de teste: 1000 mA, temperatura de junção Tj = 85°C
• Pacote: pacote compacto com die maior e grande almofada térmica; footprint de três tiras para roteamento complexo
• Alta capacidade de corrente de acionamento para maximizar a saída minimizando a contagem de LEDs
• Posicionamento close-packed de LEDs possibilitado pelo pacote compacto e design térmico
• Cores disponíveis: diretas e convertidas por fósforo — Deep Red, Red, PC Amber, Mint, Lime, Green, Cyan, Blue, Royal Blue e CCTs brancos (2700K, 3000K, 4000K, 5700K)
• Números de peça representativos: L1C2-DRD1000000000, L1C2-RED1000000000, L1C2-PCA1000000000, L1C2-MNT1000000000, L1C2-LME1000000000, L1C2-GRN1000000000, L1C2-CYN1000000000, L1C2-BLU1000000000, L1C2-RYL1000000000, L1C2-2780000000000, L1C2-5770000000000
• Documentação disponível: product brief, application brief e datasheet
