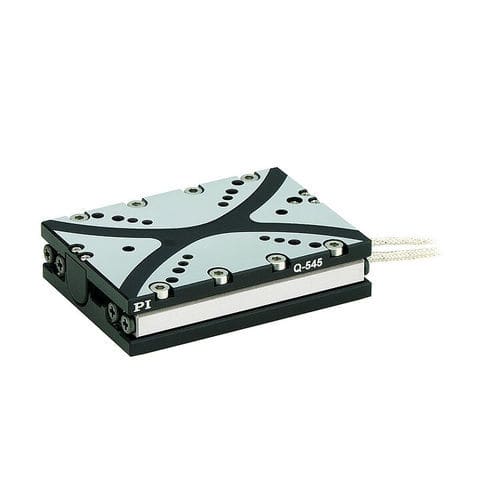

Mesa de coordenadas linear Q-545 Q‑Motion® series

piezoelétricade 1 eixode precisão

- Apenas 45 mm de largura - Força de acionamento 7 N - Sensores incrementais com resolução de posição nanométrica - Possibilidade de combinações XY sem placa adaptadora Acionamento por inércia piezoeléctrica Os accionamentos piezoeléctricos de inércia são accionamentos baseados em piezoeléctricos que poupam espaço e são económicos, com forças de retenção relativamente elevadas e uma gama de curso praticamente ilimitada. O princípio do acionamento por inércia baseia-se num único atuador piezoelétrico que é controlado com uma tensão modificada em dente de serra fornecida por uma eletrónica de acionamento especial. O atuador expande-se lentamente e move a corrediça. Devido à sua inércia, a corrediça é incapaz de acompanhar a subsequente contração rápida do atuador e permanece na sua posição. Com uma frequência de funcionamento até 20 kHz, os accionamentos actuam diretamente sobre a corrediça e atingem velocidades máximas de 8 mm/s. Princípio de medição direta Os estágios lineares estão equipados com um codificador linear ótico de medição sem contacto e um interrutor de referência. resolução 1 nm. Campos de aplicação Micro-montagem. Fotónica. Alinhamento ótico. Microscopia. Instrumentação de linha de feixe. Tecnologia de semicondutores. Ensaios.
