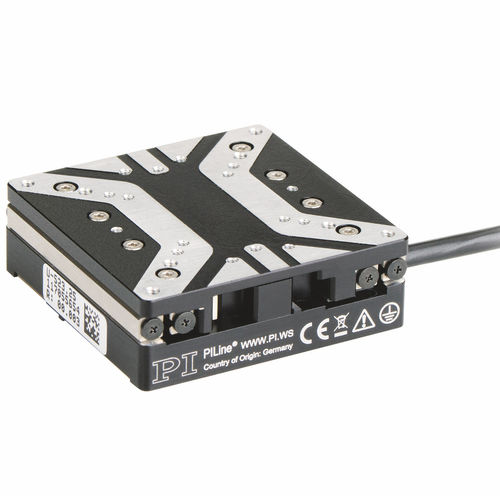

Mesa de coordenadas linear U-523 PILine®

piezoelétricade 1 eixocompacta

- Poupança de espaço e leveza - Elevada precisão de orientação - Elevada resolução do sensor de 10 nm - Bloqueio automático, sem geração de calor em repouso - Funcionamento com baixo nível de ruído Estágio de posicionamento linear de classe de precisão As plataformas PILine® são particularmente adequadas para aplicações que requerem um posicionamento de precisão rápido. Quando desligado, o acionamento de bloqueio automático mantém a posição da plataforma mecanicamente estável. O consumo de energia e a geração de calor são, portanto, consideravelmente reduzidos. As aplicações com um ciclo de funcionamento reduzido, alimentadas por bateria ou sensíveis ao calor, beneficiam destas caraterísticas. A posição do eixo é medida por um codificador e um interrutor de referência ótico permite uma repetição fiável do movimento. O princípio de acionamento do piezomotor e o seu funcionamento elétrico são pouco dispendiosos e podem ser personalizados. PILine® piezomotor ultrassónico Uma parte integrante de um piezomotor ultrassónico PILine® é um atuador piezoelétrico que é pré-carregado contra um canal móvel e guiado através de um elemento de acoplamento. O atuador piezocerâmico é excitado para oscilação ultra-sónica por uma tensão CA de alta frequência entre 100 e 200 kHz. A deformação do atuador leva a um movimento diagonal periódico do elemento de acoplamento em relação ao corredor. O avanço criado é de alguns nanómetros por ciclo; as altas frequências conduzem a altas velocidades. A pré-carga do atuador piezocerâmico contra a corrediça assegura o auto-bloqueio do acionamento quando em repouso e desligado. Medição de posição altamente exacta com codificador linear incremental Os encoders ópticos sem contacto medem a posição diretamente na plataforma com a maior precisão. A não linearidade, a folga mecânica ou a deformação elástica não têm qualquer influência na medição.
