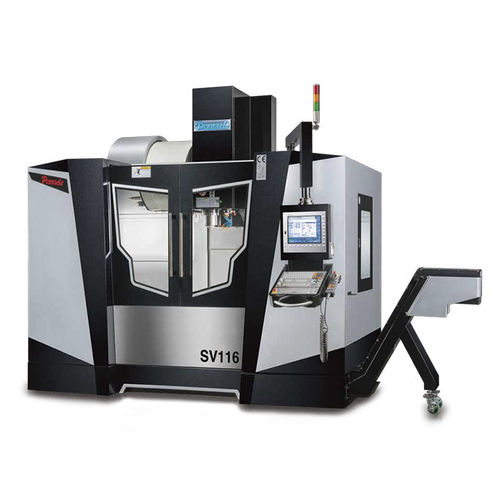

Centro de usinagem CNC de 3 eixos SV series

verticalBT 40BT 50

Agora pode obter o VMC certo com as caraterísticas certas para maquinação extra pesada, estabilidade superior e excelente rigidez. As caixas da série SV da Pinnacle são construídas com qualidade para um desempenho máximo de fiabilidade - ano após ano. Se espera uma VMC que proporcione uma maior eficiência de maquinação para reduzir os custos de produção, então considere colocar uma Pinnacle série SV fiável e resistente na sua linha de produção. Caraterísticas Velocidade do fuso 8.000 rpm, 10.000 rpm (opção) Via de caixa dos eixos X, Y e Z As principais peças estruturais são fabricadas em ferro fundido Meehanite de alta qualidade (GB 300), temperado para alívio de tensões com dureza superior a 190HB. Caixas de direção nos três eixos. As superfícies das caixas são endurecidas a mais de HRC55 com mais de 2 mm de profundidade. GARANTE UMA MAQUINAÇÃO DE ALTA QUALIDADE Suportado por rolamentos de precisão superior da classe P4, o fuso proporciona uma gama extra ampla de capacidade de maquinação e alta velocidade. O sistema de desaperto flutuante assegura que a força de desaperto da ferramenta não é transmitida aos rolamentos do fuso. Proporciona um aperto e desaperto estável da ferramenta com o fuso e prolonga a vida útil dos rolamentos do fuso. O fuso é do tipo cartucho. O sistema de arrefecimento de óleo circulante na cabeça do fuso evita a expansão térmica e oferece o melhor ambiente de maquinação de precisão. Bicos de lavagem de aparas Os bicos de lavagem do líquido de refrigeração na parede interior traseira da proteção evitam o encravamento de aparas durante o funcionamento. Acoplamentos Ligados diretamente ao fuso de esferas e aos servomotores CA, os acoplamentos flexíveis de alta precisão oferecem a melhor rigidez e mantêm a precisão do conjunto linear axial em movimentos de alta velocidade. Jactos de líquido de refrigeração à volta do fuso Melhoria da eficiência de arrefecimento na peça de trabalho.
