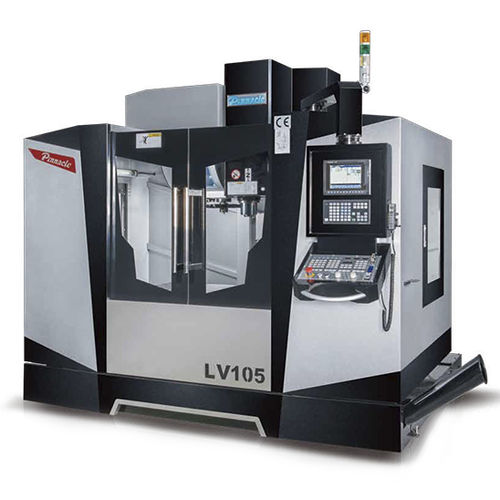

Centro de usinagem CNC de 3 eixos LV series

vertical24 ferramentasde alta velocidade

Quando os trabalhos exigem uma maquinação altamente eficiente e quando a precisão excecional é fundamental, um centro de maquinação vertical da série Pinnacle linear way é a solução perfeita. Os três eixos movem-se em guias lineares que minimizam o atrito, proporcionando uma elevada precisão de posicionamento e repetibilidade. Esta série não é apenas adequada para aplicações em linhas de produção de grande dimensão. Também é ideal para pequenas fábricas e oficinas mecânicas. Se pretende seriamente aumentar a produtividade e os lucros da maquinação, a série de guias lineares Pinnacle LV pode realmente ajudá-lo. Caraterísticas Cone de fuso ISO40 Velocidade do fuso 8.000 rpm, 10.000 rpm (opção) Via linear dos eixos X, Y e Z As principais peças estruturais são fabricadas em ferro fundido Meehanite de alta qualidade (GB 300), temperado para alívio de tensões com dureza superior a 190HB. Calhas lineares de classe P de alta precisão e qualidade superior, com bloco largo e calhas lineares de 35 mm (LV85/LV105) e 45 mm (LV116/LV126) de largura em três eixos. ASSEGURA UMA MAQUINAÇÃO DE ALTA QUALIDADE O sistema de desaperto flutuante assegura que a força de desaperto da ferramenta não é transmitida aos rolamentos do fuso. Proporciona um aperto e desaperto estável da ferramenta com o fuso e prolonga a vida útil dos rolamentos do fuso. O fuso é do tipo cartucho. O sistema de arrefecimento de óleo circulante na cabeça do fuso evita a expansão térmica e oferece o melhor ambiente de maquinação de precisão. Bicos de lavagem de aparas Os bicos de lavagem do líquido de refrigeração na parede interior traseira da proteção evitam o encravamento de aparas durante o funcionamento. Acoplamentos Ligados diretamente ao fuso de esferas e aos servomotores CA, os acoplamentos flexíveis de alta precisão oferecem a melhor rigidez e mantêm a precisão do conjunto linear axial em movimentos de alta velocidade.
