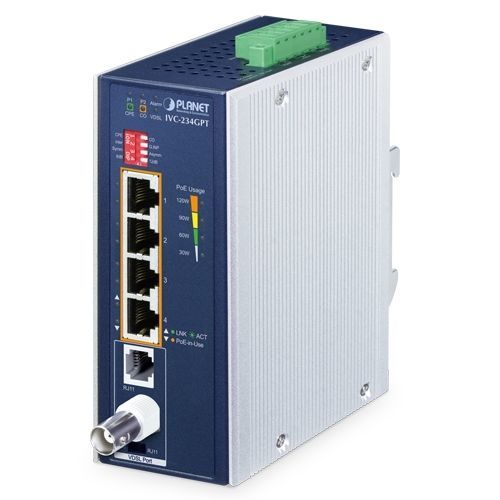

Extensor Ethernet IVC-234GPT

de redesem fioPoE

200/200Mbps Downstream/Upstream, Gigabit Ethernet sobre Coaxial/Fio Telefónico de Alto DesempenhoPara satisfazer as necessidades das aplicações de longa distância e de alta velocidade exigidas pela Ethernet sobre Coaxial ou fio telefónico, a PLANET Technology oferece o IVC-234GPT, um Extensor Gigabit Ethernet sobre VDSL2 de nova geração e alto desempenho com o novíssimo perfil VDSL2 Super Vetor 35b. Dispõe de 4 portas 10/100/1000BASE-T RJ45 com função de injetor 802.3at PoE+, 1 tomada de telefone fêmea RJ11 e 1 conetor fêmea BNC. A sua caixa de alumínio IP30 torna a colocação da unidade conveniente. O IVC-234GPT baseia-se na tecnologia de rede coaxial e de dois núcleos, Gigabit Ethernet e VDSL2 (Very-high-data-rate Digital Subscriber Line 2). A tecnologia VDSL2 oferece extensão de distância e conversão de sinal, transmitindo os dados Ethernet do cabo coaxial para outro cabo UTP de 100 metros para vários dispositivos de rede IP, como câmaras IP HD, pontos de acesso sem fios, NVRs e sinalização digital. Oferece também a mais rápida velocidade de transmissão de dados através das linhas telefónicas de cobre existentes, sem necessidade de refazer a cablagem. O IVC-234GPT funciona bem com uma rede coaxial ou de linha telefónica generalizada com uma velocidade de transmissão de dados downstream/upstream de até 200/200Mbps simétricos e 300/100Mbps assimétricos numa distância de 300m, fazendo com que a distância máxima de transmissão VDSL2 seja de até 1,4km.Transmissão Ethernet sobre VDSL2 de alto desempenhoAtravés da mais recente tecnologia VDSL2, o PLANET IVC-234GPT oferece acesso de alta velocidade à Internet, até 200Mbps para transmissões de dados upstream e downstream. Com suporte integrado para a nova tecnologia de vectorização G.993.5 da ITU-T, o IVC-234GPT oferece um acesso estável e de alta velocidade à rede ponto-a-ponto até uma taxa de transmissão de dados duplex de 300Mbps. Oferece 2 modos de transmissão selectiva - modo assimétrico ou modo simétrico - para a transmissão de sinais a montante e a jusante.Modo assimétrico - a jusante até 300 Mbps e a montante até 100 MbpsModo simétrico - a jusante até 200 Mbps e a montante até 200 MbpsO modo simétrico proporciona uma taxa de transmissão semelhante a jusante e a montante, enquanto o modo assimétrico proporciona uma qualidade de transmissão mais elevada a curta distância. No total, quando o IVC-234GPT está no modo simétrico, proporciona um melhor desempenho a montante, e quando está no modo assimétrico, proporciona um melhor desempenho a jusante. Também funciona em conjunto com DSLAMs habilitados para vectorização para remover a interferência de diafonia e melhorar a largura de banda máxima da linha através da infraestrutura de cobre existente.Fornecimento de serviços de alta exigência através de conetividade de longa distância para dispositivos ISP/Triple PlayO IVC-234GPT é também uma solução Long Reach Ethernet (LRE) que fornece uma substituição rápida e uma solução de migração suave do sistema analógico existente para o sistema totalmente digital. Possui dois tipos de transmissão VDSL2, o cabo coaxial VDSL2 e o fio telefónico RJ11 VDSL2. Um cabo UTP normal só pode ser estendido até 100 metros, mas com o IVC-234GPT, a distância para a rede Ethernet pode ser estendida até 1.400 metros (4.593 pés). O IVC-234GPT fornece uma excelente demanda de largura de banda para os dispositivos triple play para entretenimento e comunicação. Com a transmissão de dados assimétrica de 306/60Mbps (G.INP, Asym, 8dB), o IVC-234GPT permite que muitos serviços multimédia funcionem na Internet local, como VoD (vídeo a pedido), voz sobre IP, videofone, IPTV, servidor de cache da Internet, ensino à distância, etc., o que é ideal para as seguintes aplicações de rede:Dispositivos de rede IP de longa distânciaSinalização digital de IPTV para IPTVDiário de vídeo à distânciaPainéis electrónicosOutras aplicaçõesSe tiver um cabo coaxial ou um fio telefónico RJ11 no seu ambiente existente, pode instalar um par de IVC-234GPT de forma muito simples, sem necessidade de construir fios de rede adicionais, poupando assim custos de construção de rede.IEEE 802.3at Power over Ethernet PlusO IVC-234GPT encaminha os dados Ethernet e fornece um máximo de 30 watts de potência de saída através de um cabo Ethernet Cat.5E/6 para um dispositivo IP remoto em conformidade com 802.3af/at PoE PD (dispositivo alimentado) para implementação de rede, como câmara IP PoE, AP sem fios PoE ou telefone VoIP IP PoE/telefone de porta. O IVC-234GPT proporciona maior flexibilidade nos requisitos de energia para todos os tipos de PDs a custos de instalação acessíveis.Instalação fácil e flexívelO IVC-234GPT é fornecido com um design plug-and-play e é totalmente compatível com todos os tipos de protocolos de rede. Além disso, o estado de funcionamento de cada porta individual e de todo o sistema pode ser observado através dos LEDs de diagnóstico no painel frontal. O IVC-234GPT oferece dois modos, CPE e CO, para aplicação - o modo CPE é utilizado no lado do cliente e o modo CO no lado central. O modo CPE ou CO pode ser ajustado através de um interrutor DIP incorporado. Para conexão ponto-a-ponto, um IVC-234GPT no modo CPE e outro no modo CO devem ser configurados como um par de Extensores VDSL2 para realizar a conexão. Isto permite ao administrador gerir eficazmente a rede através de cabo coaxial ou fio telefónico RJ11, melhorando a transmissão a longa distância.Sistema de alimentação conveniente e fiávelPara facilitar a utilização do 802.3at PoE+ com a entrada de alimentação de 12~54V DC comummente utilizada para aplicações de transporte e industriais, o IVC-234GPT adopta a tecnologia de aumento de potência de 12~54V DC para 54V DC para resolver o problema da fonte de alimentação, mas não requer fontes de alimentação especiais. O seu design de tensões abrangentes é adequado para funcionamento a nível mundial com aplicações de elevada disponibilidade que requerem entradas de energia duplas ou de reserva.Desempenho de funcionamento estável em ambientes difíceisO IVC-234GPT é a solução perfeita para transmissão de dados e energia alargada para armazéns, parques de estacionamento, campus, casinos e muito mais. Pode funcionar de forma estável num intervalo de temperatura de -40 a 75 graus C, o que permite aos utilizadores aplicar convenientemente o dispositivo em qualquer ambiente difícil. Sem o problema da fonte de energia, torna a instalação de dispositivos remotos alimentados por PoE mais fácil e mais eficiente.ADSL2+ FallbackPara os ISPs que fornecem serviço de banda larga ADSL, o IVC-234GPT pode suportar taxas de transmissão até 24Mbps downstream e 1Mbps upstream com a tecnologia ADSL2+. O IVC-234GPT estabelece uma ligação com um ISP e pode também ser diretamente comutado para VDSL2 após a atualização da rede do ISP.Porta físicaQuatro portas 10/100/1000BASE-T RJ45 com função de Injetor PoE IEEE 802.3af/802.3atUma tomada de telefone fêmea RJ11 e um conetor fêmea BNC para transmissão VDSL2Power over EthernetEstá em conformidade com IEEE 802.3at/af PoE Plus end-span PSEAté 4 portas de dispositivos IEEE 802.3af/at alimentadosSuporta alimentação PoE até 30,8 watts por porta PoEFornece alimentação DC 12-54V através de cabo Ethernet RJ45 a PD com porta EthernetOrçamento PoE até 120 wattsDetecta automaticamente equipamento IEEE 802.3at/af e protege os dispositivos contra danos provocados por instalação incorrectaAlimentação remota de energia até 100 mDispositivos divisores IEEE 802.3at/af compatíveisCaracterísticas VDSL2ITU-T G.993.2 Perfil VDSL2 17a/30a/35bITU-T G.993.5 Tecnologia de codificação baseada em G.vectoring e G.INPDMTModo CO/CPE selecionável através de interrutor DIPPlano de banda alvo selecionável e margem SNRAté 200/200Mbps de largura de banda (nos modos G.INP, Sym, 8dB)A comunicação de voz e dados pode ser partilhada simultaneamente com base no cabo coaxial RG59/RG6 e no fio telefónico existentesUtilizado em pares para prolongar a ligação Ponto-a-Ponto até 1,4 kmCaracterísticas da camada 2Está em conformidade com IEEE 802.3, 10BASE-T, IEEE 802.3u, 100BASE-TX, IEEE 802.3ab e 1000BASE-T Arquitetura Store and Forward de elevado desempenho, controlo de tempestades de difusão e filtragem de runt/CRC eliminam pacotes erróneos para otimizar a largura de banda da redeMotor de pesquisa de endereços integrado, suportando 1K endereços MAC absolutos1522bytes de tamanho de pacoteAprendizagem automática de endereços e envelhecimento de endereçosIEEE 802.1Q VLAN transparencyCaixa e instalação industrialCaixa de alumínio IP30DIN-rail, montagem na parede ou montagem lateral na parede para design de energia redundante12 a 54V DC, energia redundante com proteção contra polaridade inversaSuporta proteção ESD Ethernet de 6000 VDC-40 a 75 graus C de temperatura de funcionamentoVantagem do tempo mínimo de instalação (simplesmente por Plug-and-Play)Suporta indicadores LED extensivos para diagnóstico de redeCaída livre, à prova de choque e à prova de vibração para indústriasEspecificações de hardwarePortas LAN: 4 portas 10/100/1000BASE-T RJ45 auto-MDI/MDI-X com função de injetor 802.3at PoE+Porta VDSL: 1 porta BNC fêmea Ethernet sobre Coaxial, 1 tomada de telefone VDSL2 RJ11 fêmeaComutador DIP e Funcionalidade: Selecionar o modo CO ou CPE, modo G.INP ou Interleaved, perfil de banda (assimétrico ou simétrico), SNR de 12dB ou 8dBESD Proteção: 6KV DCDimensões (L x P x A): 56 x 86,1 x 135mmPeso: 736gRequisitos de alimentação: DC 12~54V, alimentação redundante com proteção contra polaridade inversaConsumo de energia: DC 12V: 60 watts/204BTU, DC 24V: 100 watts/341BTU, DC 54V: 122 watts/416BTULED Indicadores: Sistema e energia, interface VDSL2, por porta de cobre, uso de PoEAcabamento: Caixa de alumínio IP30Especificações PoEPadrão PoE: IEEE 802.3at PoE+ PSETipo de fonte de alimentação PoE: End-spanAtribuição do PIN de alimentação: 1/2(+), 3/6(-)Saída de energia PoE: Por porta 54V DC, Max. 30.8 wattsOrçamento de saída de energia PoE: DC 12V, 60 watts no máximo; DC 24V, 100 watts no máximo; DC 48-54V, 120 watts no máximoEspecificações do switchEsquema de processamento do switch: Store-and-ForwardTabela de endereços: 1K entradasTamanho máximo do pacote: 1522bytesConformidade com os padrõesConformidade com VDSL: VDSL-DMT, ITU-T G.993.1 VDSL, ITU-T G.997.1, ITU-T G.993.2 VDSL2 (suporte ao perfil 17a/30a/35b), ITU-T G.993.5 G.vectoring, ITU-T G.998, G.INPADSL: Capacidade para o padrão ADSL2/2+, ITU G.992.3 G.dmt.bis, ITU G.992.5 G.dmt.bisplus, Taxa de dados: Até 24MbpsConformidade com as normas: IEEE 802.3 Ethernet, IEEE 802.3u Fast Ethernet, IEEE 802.3ab Gigabit Ethernet, IEEE 802.1p Classe de Serviço, ITU-T G.993.1 VDSL, ITU-T G.997.1, ITU-T G.993.2 VDSL2 (suporte ao Perfil 17a/30a/35b), ITU-T G.993.5 G.Vectoring & G.INP, ITU-T G.998Conformidade Regulamentar: FCC Parte 15 Classe A, CEEnvironmentTemperatura: Funcionamento: -40~75°C; Armazenamento: -40~75°Humidade: Funcionamento: 5~95% (sem condensação); Armazenamento: 5~95% (sem condensação)
