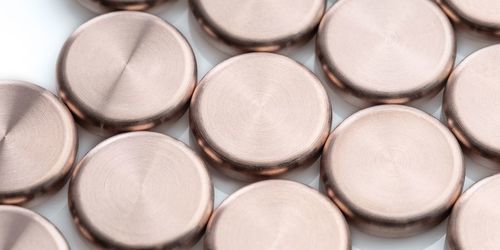

Contato elétrico em tungstênio

de cobrepara contatopara disjuntor

Visão geral do produto
Materiais de contato de baixo teor de gás concebidos para uso em câmaras de vácuo. Contatos de comutação em tungsténio‑cobre (WCu) e carbeto de tungsténio‑cobre (WCCu) comutam de forma fiável correntes de curto‑circuito elevadas em contactores de vácuo, sistemas em circuito fechado e reclosers na faixa de 7,2–24 kV e podem exceder um milhão de ciclos de comutação.

Principais vantagens

• Alta resistência à erosão por arco
• Excelente condutividade elétrica
• Boa resistência à soldagem de contacto
• Muito baixa corrente de corte

Materiais disponíveis

• VFG10 — W 90 % em massa / Cu 10 % em massa (Vacuum Fine Grained, ultrapuro)
• VFG20 — W 80 % / Cu 20 % (Vacuum Fine Grained, ultrapuro)
• WCCu30 — WC 70 % / Cu 30 % (alternativa económica, formulada para vácuo)

Fabricação
Os compósitos são produzidos por metalurgia do pó: mistura das pós base, prensagem e sinterização. Este processo permite alcançar densidades elevadas (>97 %) e a combinação necessária de propriedades elétricas e mecânicas.

Propriedades típicas (resumo)
Materiais: VFG10, VFG20, WCCu30
WC (wt%): 0, 0, 70
W (wt%): 90, 80, 0
Cu (wt%): 10, 20, 30
Densidade (g/cm3): 16,5 ; 15,2 ; 12,2
Condutividade elétrica (m/Ω·mm2): 22 ; 25 ; 15
Dureza HV30: 220 ; 210 ; 230

Especificações técnicas

• Materiais: WCu (VFG10, VFG20) e WCCu30
• Faixa de aplicação: 7,2–24 kV (contactores de vácuo, sistemas em circuito fechado, reclosers)
• Capacidade de ciclos: >1.000.000 de ciclos (dependendo da aplicação)
• Qualidade VFG: Vacuum Fine Grained — ultrapuro, alta condutividade
• Graus disponíveis: VFG10 (W90/Cu10), VFG20 (W80/Cu20), WCCu30 (WC70/Cu30)
• Densidades e condutividades típicas conforme indicado acima
• Processo: metalurgia do pó (mistura, prensagem, sinterização) para alcançar >97 % de densidade
