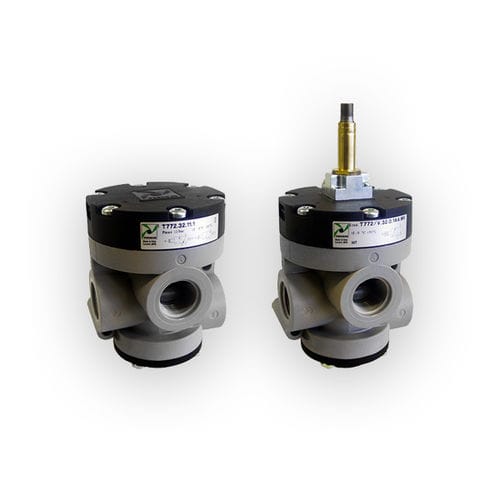

Válvula direcional pneumática tipo poppet T77 series

acionada por solenoidepilotode acionamento pneumático

A gama de válvulas de gatilho G1/2" e G3/4" pilotadas e accionadas por solenóide é fabricada com termoplástico resistente a impactos elevados. A utilização deste material resulta numa válvula versátil, leve e económica. O vedante tradicional do lábio do pistão foi substituído por um diafragma rolante, eliminando assim o desgaste por fricção deste vedante. As válvulas (com excepção de certos modelos de vácuo) também possuem um vedante que separa o orifício 3 da cabeça do pistão. A inclusão deste vedante melhorou o desempenho da válvula e permite que a válvula seja utilizada como normalmente aberta (uma configuração que não é possível na série Zama). As válvulas de comando electropneumático (versões de piloto interno e externo) estão equipadas com uma unidade de escape rápido, que reduz o tempo de funcionamento do curso de retorno em 60%. A maior parte das válvulas desta série utiliza o operador do tipo MP, com excepção dos modelos de vácuo pilotados internamente, que utilizam o operador MV. Estes operadores diferem do tipo M2 na medida em que possuem parafusos de montagem auto-roscantes para utilização em plásticos.
