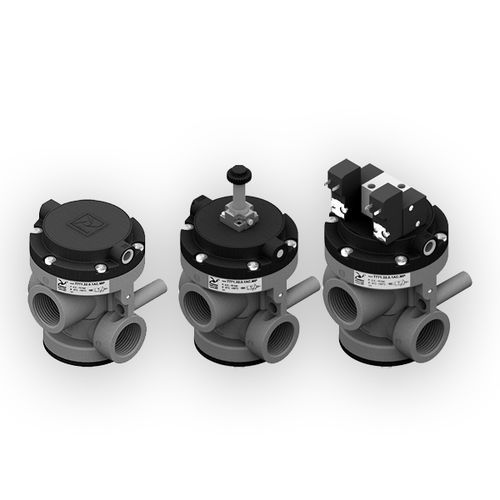

Válvula direcional pneumática tipo poppet T771 series

acionada por solenoidepilotode 3/2 vias

A gama de válvulas de gatilho piloto e de comando solenóide G1" representa uma evolução da popular série Zama e das séries T772-T773 (G1/2″-3/4″). Também para esta série, a principal característica é o material tecnopolímero utilizado para moldar a maioria dos seus componentes. A utilização deste material resulta numa válvula versátil, leve e económica. Esta série apresenta ainda outras melhorias técnicas e funcionais em relação à gama existente. Em primeiro lugar, o vedante tradicional do lábio do pistão foi substituído por um diafragma rolante, eliminando assim o desgaste por fricção deste vedante. Esta série (com excepção de certos modelos de vácuo) também possui um vedante que separa o orifício 3 da cabeça do pistão. A inclusão deste vedante melhorou o desempenho da válvula e permite que a válvula seja utilizada como normalmente aberta (uma configuração que não é possível na série Zama). As válvulas de comando electropneumático (versões de piloto interno e externo) estão equipadas com uma unidade de escape rápido, que reduz o tempo de funcionamento do curso de retorno em 80%. A maior parte das válvulas desta série utiliza o operador do tipo MP, com excepção dos modelos de vácuo pilotados internamente, que utilizam o operador MV. Estes operadores diferem do tipo M2 por terem parafusos de montagem auto-roscantes para utilização em plásticos. Estão igualmente disponíveis versões biestáveis, tanto para ar como para vácuo. Estas válvulas estão equipadas com uma válvula sol-sol 3/2 (em vez da válvula piloto standard) equipada com duas microválvulas de 15mm 24V Dc (N331.0A). Os códigos para encomenda referem-se às electroválvulas com mecânica "MP" ou "MV" montada.
