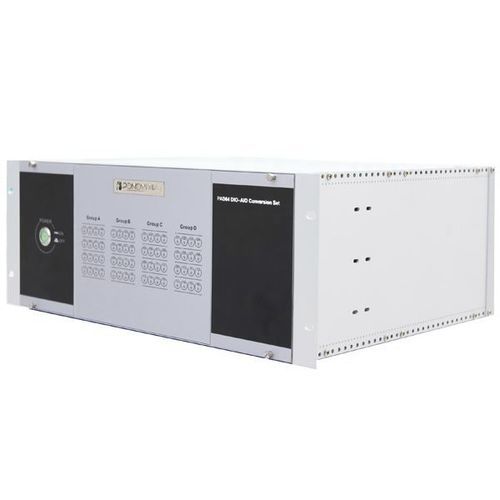

O conversor PAD64 DIO (entrada/saída digital)-AIO (entrada/saída analógica) é o equipamento que pode ser usado para conversão DI/DO (entrada digital/saída digital) e isolamento galvânico entre o sistema de simulação em tempo real e o equipamento de proteção, e qualquer outro equipamento que necessite de AIO (entrada/saída binária analógica, contatos secos).
Através do PAD64, os contatos de disparo do relé de proteção e do dispositivo de automação (contatos secos ou contatos úmidos) podem ser convertidos em um sinal de nível 0V~5V isolado fotoeletricamente, e a saída digital binária do simulador digital pode ser convertida do sinal de nível 0V~5V em contatos secos.
Um rack PAD64 pode ser configurado livremente com um máximo de 4 módulos, e a entrada digital e a saída digital podem ser configuradas arbitrariamente. A configuração de um único módulo é de 16 canais de entrada binária ou 16 canais de saídas binárias. Os usuários podem selecionar os módulos adequados para instalar no chassi do PAD64 para o uso da aplicação.
Painel frontal
Indicadores LED para todos os status BI/BO.
Conventional Power Amplifier Front panel
Painel traseiro
Pode ser configurado livremente com um máximo de 4 módulos
