Simulador para laboratório PA60Bi

de frequênciade precisãoRede PHIL

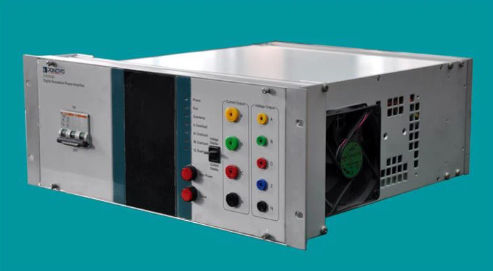

PA60Bi é o amplificador de potência montado em painel, que pode produzir corrente trifásica, com corrente de fase RMS máxima de 60A e potência de saída máxima de 800VA, e tensão de 4 fases, com tensão de fase RMS máxima de 120V e potência de saída máxima de 60 VA . Ele pode realizar testes de hardware no loop e compor com outros modelos de amplificador para consistir em um sistema de simulação abrangente para suportar o simulador, como RTDS, OPAL-RT, NI, etc, para finalizar vários experimentos de simulação. Sinal de entrada 0 ~ 7V RMS (± 10Vpek) Precisão Atual 0.2%(0.5A-60A) Precisão Típica Atual & lt; 0,1% Impedância de entrada diferencial 20k ohm Ganho 8A/V Proporção de distorção harmônica ≤0.2% Linearidade ≤0.2% Precisão de fase 0.2° Alcance de frequência DC-5kHz ± 1dB Resposta da etapa & lt; 20us Atraso de entrada / saída & lt; 20us Voltagem 4 × 0 ~ 120V RMS Máx. Potência de saída 60VA (saída 120V) Sinal de entrada 0 ~ 7V RMS (± 10Vpek) Precisão de tensão 0.1%(5V-120V) Precisão típica de tensão & lt; 0,05% Impedância de entrada diferencial 20k ohm Ganho 20V/V Chassis 4U 19 polegadas
