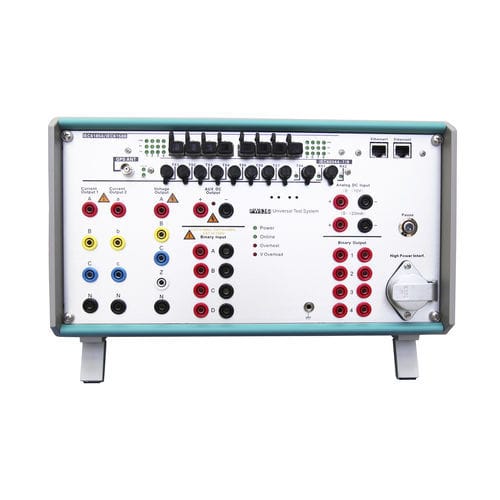

Kit de teste de tensão PW636i-F

de correnteelétricode calibração

PW636i-F (6×32A, 4×300V, 8 portas de fibra óptica) é a nova geração de conjunto de teste de relé da série PW que pode ser usado como um kit de teste de relé convencional e como ferramentas de teste IEC61850. É equipado com 6 saídas de corrente, cada canal de saída 32A/450VA, 4 saídas de tensão, cada canal de saída 300V/75VA, 12 entradas binárias, 8 saídas binárias, 12 saídas de baixo nível, entradas analógicas de baixo nível, Aux. 0-300V, que pode ser usado em todos os tipos de testes de relés convencionais, desde relés eletromagnéticos até relés de computador microprocessado e relés digitais IEC81650. Ele não só possui saídas de corrente e tensão para todos os tipos de testes de relés convencionais, mas também possui 8 portas de fibra óptica/Ethernet comutáveis ​​para suportar testes de proteção de relés digitais baseados em IEC61850. Ele pode enviar e receber SV, simular MU para enviar SV para retransmitir cuja dispersão é melhor que ± 80ns, receber SV, realizando teste de auto-loop. Ele pode publicar e assinar mensagens GOOSE, muitos tipos diferentes de mensagens de controle/bloqueio, simular mensagens anormais (jitter, perda de quadro, ponto voador, sequência errada, anomalias de dados, retransmissão de pacotes, canal inválido, fora de sintonia, etc.), receber e enviar mensagens IEEE1588 (PTP), fornecer flexibilidade para configurar portas SV e GOOSE de forma independente e medir a potência de fibra óptica recebida. Além de testes de relé, o PW636i também pode ser usado para outros trabalhos de teste, como transdutor, medidor de energia
