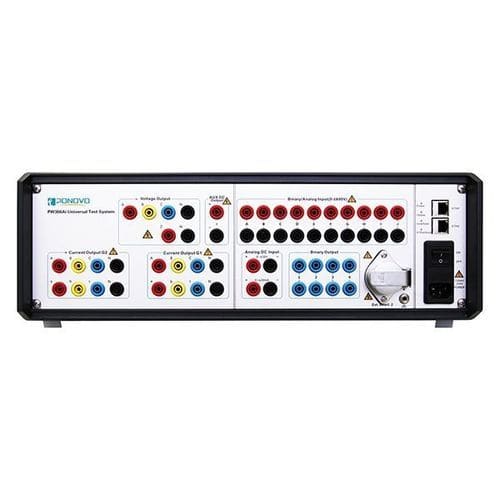

Testador potência PW366Ai

de performancede redeelétrico

Visão geral
O PW366Ai (12×20A, 4×300V, 8 portas fibra óptica) é uma nova geração de conjunto de teste para relés de proteção, utilizável para ensaios convencionais e testes de relés digitais IEC61850. Fornece saídas analógicas de alta potência e precisão, vasta I/O binária e interfaces fibra óptica/Ethernet que permitem automatizar testes de distância, sobrecorrente, direcional, frequência, inversão temporal e diferencial sem remodelar cablagem. Indicada para concessionárias, centrais elétricas, fabricantes de relés e painéis, laboratórios de ensaio e universidades.

Características

• 12 canais de saída de corrente (20 A cada) e 4 canais de saída de tensão (300 V) entregando sinais estáveis e de alta potência com precisão.
• I/O abrangente: 10 entradas binárias, 8 saídas binárias, 2 contadores e 12 saídas de baixo nível para ensaios sequenciais e remotos.
• Limiar de entrada binária ajustável (0 a ±600 VDC) ou configuração livre de potencial; fonte auxiliar CC 0–300 V.
• Oito portas comutáveis fibra óptica/Ethernet com suporte completo IEC61850 (SV/SMV, FT3 envio/recepção) e publicação/assinatura GOOSE.
• Saída simultânea de grandezas analógicas e digitais; entradas binárias podem ser capturadas durante assinatura GOOSE.
• GPS incorporado com sincronização IRIG-B e IEEE1588 (PTP) para testes sincronizados temporalmente.
• Suporta importação de arquivos RIO/XRIO para carregar configurações de relés em templates e associá-las a sequências de teste automatizadas.
• Vários templates de relé gratuitos fornecidos para testes automáticos; suportados testes MU estado estacionário/transiente, sincronização de tempo e verificação de manutenção de tempo.
• Design modular (6 módulos) para fácil manutenção e rápida substituição em campo.

Aplicações

• Testes de relés convencionais com saídas de corrente/tensão e testes de relés digitais via portas óticas/Ethernet comutáveis baseados em IEC61850.
• Saída analógica, I/O binária, envio/recepção SMV e publicação/assinatura GOOSE para verificação completa de proteções.
• Simulação de condições anormais SMV/GOOSE (perda de frames, jitter, reordenação de sequência, variação de atraso, qualidade anômala, etc.) para testes de robustez e análise de falhas de rede.
• Configuração independente das portas SV e GOOSE para validação de proteção digital e análise de rede.

Tabela de tipos de sinal
1 - Saída analógica + Entrada binária (usado para testar relé tradicional)
2 - Envio SMV + Assinatura GOOSE (usado para testar relé totalmente digital)
3 - Saída analógica + Assinatura GOOSE
4 - Envio SMV + Entrada binária
5 - Saída analógica + Entrada binária + Assinatura GOOSE
6 - Envio SMV + Entrada binária + Assinatura GOOSE
7 - Saída analógica + Recepção SMV (usado para testar merging unit)
8 - Recepção SMV + Assinatura GOOSE (usado para análise de rede)

Especificações técnicas

• Modelo: PW366Ai
• Saídas de corrente: 12 canais, 20 A cada
• Saídas de tensão: 4 canais, 300 V
• Portas fibra óptica: 8 (portas ópticas/Ethernet comutáveis)
• I/O binárias: 10 entradas binárias, 8 saídas binárias
• Contadores: 2
• Saídas de baixo nível: 12
• Limiar de entrada binária: ajustável 0 a ±600 VDC ou livre de potencial
• Alimentação CC auxiliar: 0 a 300 V
• Suporte de protocolos digitais: IEC61850 (SV/SMV, FT3), publicação/assinatura GOOSE
• Sincronização: GPS integrado; suporta IRIG-B e IEEE1588 (PTP)
• Importação de arquivos: suporte RIO e XRIO para importação de configurações de relé em templates
• Testes suportados: testes de relé convencionais (distância, sobrecorrente, frequência, direcional, inverso temporal, diferencial), MU estado estacionário/transiente, sincronização de tempo, verificação de manutenção de tempo
• Design: modular (6 módulos) para fácil desmontagem/montagem
