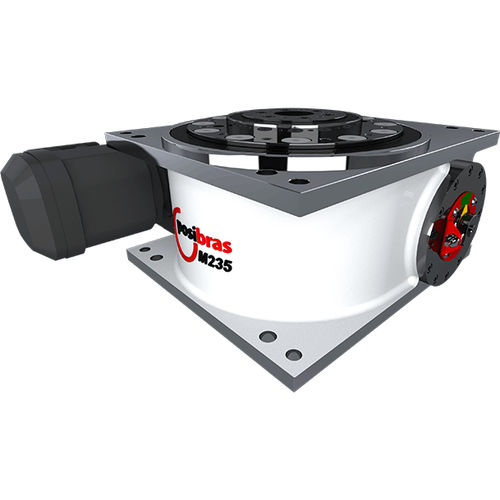

Mesa divisora acionada por motor M235

horizontalverticalcompacta

A Mesa Indexadora Rotativa modelo M235 é indicada para aplicações de carga média. Compacta e leve, pode ser facilmente instalada, fixando 4 parafusos em seu corpo. Pode ser instalada na horizontal, vertical ou invertida (cabeça para baixo). Ideal para aplicações como: – furadeiras – usinagem – prensas – soldas – movimentação de pallets – máquinas especias Para dimensionar qual o modelo que será usado em seu projeto, é necessário conhecer além das cargas abaixo, também o momento de inércia do conjunto que será movimentado, o tempo em segundos para o posicionamento e a quantidade de estações (paradas). A- Carga máxima axial (*): Representa a massa total distribuida uniformemente sobre o prato rotativo (ou peso total) (*) – a carga máxima total refere-se às forças sobre o prato rotativo. Isso não significa que a mesa indexadora conseguirá rotacionar tal massa, pois a rotação depende de três fatores: • distância angular percorrida (ou quantidade de estações) • velocidade/aceleração angular • momento de inércia total (massas e distância que as massas estão do centro do prato rotativo) B- Carga máxima radial: Representa forças perpendiculares ao centro do prato rotativo, geralmente exercidas por atuadores fora da mesa indexadoras, alinhados ao centro deste prato C- Torque máximo vertical: Representa o desbalanceamento de massas sobre o prato rotativo, ou a torção deste prato rotativo causado geralmente por atuadores fora da mesa indexadora que exercem força axial em apenas um dos lados do prato rotativo D- Torque máximo horizontal: representa forças externas no sentido de rotação da mesa indexadora, forçando o prato rotativo girar ou frear.
