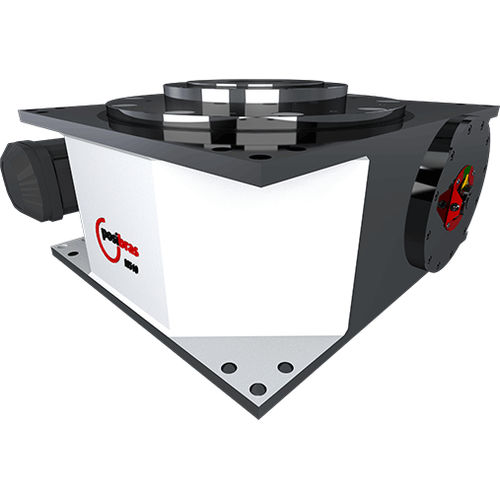

A Mesa Indexadora Rotativa modelo M510 é indicada para aplicações de carga pesadas.
Robusta, pode ser facilmente instalada, fixando 8 parafusos em sua base.
Pode ser instalada na horizontal, vertical ou invertida (cabeça para baixo).
Ideal para aplicações como:
– células de solda robotizada
– posicionamento de chassis em montadoras automotivas
– posicionamento de objetos extremamente pesados
– máquinas especias
Para dimensionar qual o modelo que será usado em seu projeto, é necessário conhecer além das cargas abaixo, também o momento de inércia do conjunto que será movimentado, o tempo em segundos para o posicionamento e a quantidade de estações (paradas). Exemplo: Momento de inércia 12Kg.m2, velocidade 1.5 segundos, 12 estações.
A- Carga máxima axial (*):
Representa a massa total distribuida uniformemente sobre o prato rotativo (ou peso total)
(*) – a carga máxima total refere-se às forças sobre o prato rotativo. Isso não significa que a mesa indexadora conseguirá rotacionar tal massa, pois a rotação depende de três fatores:
• distância angular percorrida (ou quantidade de estações)
• velocidade/aceleração angular
• momento de inércia total (massas e distância que as massas estão do centro do prato rotativo)
B- Carga máxima radial:
Representa forças perpendiculares ao centro do prato rotativo, geralmente exercidas por atuadores fora da mesa indexadoras, alinhados ao centro deste prato
C- Torque máximo vertical:
Representa o desbalanceamento de massas sobre o prato rotativo, ou a torção deste prato rotativo causado geralmente por atuadores fora da mesa indexadora que exercem força axial em apenas um dos lados do prato rotativo
