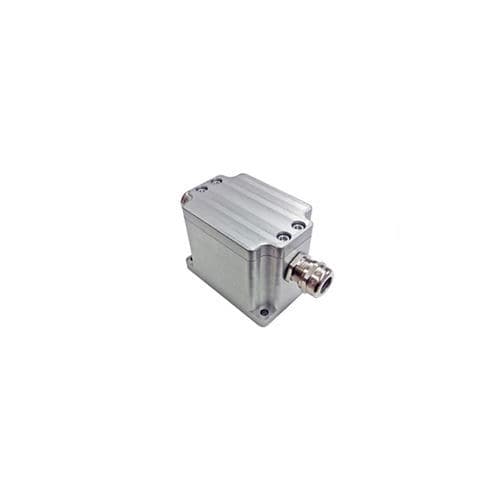

Sensor de inclinação de 2 eixos ACE-080-2-C902-HW2-CW

SAE J1939barramento CANIP67

Descrição do produto
POSITAL TILTIX inclinômetro de 2 eixos ACE-080-2-C902-HW2-CW com interface J1939, certificado para ATEX Zone 1 & 21 (Oil & Gas). Classe de proteção IP65 / IP67; carcaça em aço inoxidável e encapsulamento em PUR.

Dados gerais
Aplicação: Monitoramento de posição em 2 eixos e nivelamento
Faixa de medição: ±80°
Precisão (INL): ±0.10° (dentro de ±60°)
Resolução: 0.01°

Especificações elétricas
Tensão de alimentação: 10–30 VDC
Consumo de corrente: ≤65 mA @10 V DC; ≤60 mA @24 V DC
EMC emissão: DIN EN 61000-6-4
EMC imunidade: DIN EN 61000-6-2
Proteção contra inversão de polaridade: Sim
Proteção contra curto-circuito: Sim
MTTF: 350 years @ 40 °C

Especificações ambientais
Temperatura de operação: -40 °C a +70 °C
Temperatura de armazenamento: -40 °C a +85 °C
Gradiente de temperatura: 0.004°/K
Grau de proteção (carcaça): IP65 / IP67
Resistência a choque: ≤100 g (half sine 6 ms, EN 60068-2-27)
Resistência a vibrações: 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)

Dados mecânicos
Material da carcaça: Aço inoxidável V4A (1.4404, 316L)
Material de encapsulamento: PUR (poliuretano)
Peso: 200 g (0,44 lb)

Interface
Interface: J1939 (perfil DS-410)
Tempo de estabilização: 150 ms
Driver de saída: Transceiver (ISO 11898), galvanicamente isolado por optoacopladores
Taxas de transmissão: 125 / 250 / 500 kBaud (padrão 250 kBaud)
ID de nó padrão: 1h
PGN padrão: PGN 65283 (Pitch, Roll)

Conexão elétrica
Tipo de conexão: cabo PVC 1 m
Raio mínimo de curvatura: 50 mm fixo, 100 mm em flexão

Ciclo de vida & aprovações
Ciclo de vida do produto: Novo
Aprovações: CE e ATEX Zone 1 & 21 (Oil & Gas)

Plano de conexão (sinal → cor)
Power Supply → Red
GND → Yellow
CAN High → White
CAN Low → Brown
CAN GND → Green
Não conectado → Blue / Gray / Pink
Blindagem → Shield

Downloads disponíveis (sem links)

• Ficha técnica
• Desenho 2D
• Desenho 3D do invólucro
• Certificado CE
• Arquivo de configuração
• Configuração

Especificações técnicas

• Família / série: ACE-080
• Modelo: ACE-080-2-C902-HW2-CW
• Marca: POSITAL
• Eixos: 2 (pitch & roll)
• Faixa de medição: ±80°
• Precisão (INL): ±0.10° dentro de ±60°
• Resolução: 0.01°
• Interface: J1939 (DS-410)
• Taxas de transmissão suportadas: 125 / 250 / 500 kBaud (padrão 250 kBaud)
• PGN padrão: 65283 (Pitch, Roll)
• ID de nó padrão: 1h
• Tensão de alimentação: 10–30 VDC
• Consumo: ≤65 mA @10 V; ≤60 mA @24 V
• Proteções inversão de polaridade e curto-circuito: Sim
• MTTF: 350 years @ 40 °C
• Temperatura operação: -40 °C a +70 °C; armazenamento: -40 °C a +85 °C
• Grau de proteção: IP65 / IP67
• Carcaça: Aço inoxidável V4A (316L); encapsulamento: PUR
• Choque & vibração: ≤100 g / 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)
• Conexão: cabo 1 m (raio min. 50 mm fixo / 100 mm flexão)
• Certificações: CE + ATEX Zone 1 & 21 (Oil & Gas)
