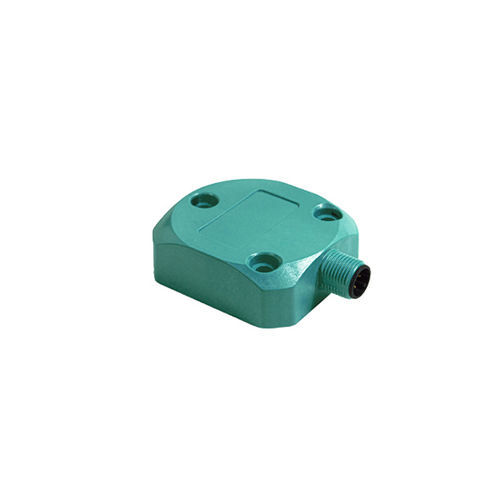

Sensor de inclinação de 1 eixo ACS-360-1-AV40-VE3-PM

analógicocom saída de tensãoMEMS

Visão geral do produto
POSITAL TILTIX inclinômetro 1 eixo POSITAL ACS-360-1-AV40-VE3-PM. Saída analógica de tensão 0,5–9,5 V, faixa de medição 360°, tecnologia estática/acelerômetro e proteção IP66/IP67.

Especificações principais

• Aplicação: monitorização de posição de um eixo e nivelamento
• Faixa de medição: 360°
• Precisão (INL): ±0,10°
• Resolução: 0,01°
• Tempo de ciclo do sensor base: 500 µs
• Orientação do dispositivo: vertical

Especificações elétricas

• Tensão de alimentação: 10–30 VDC
• Consumo de energia: ≤ 0,7 W
• Saída: tensão analógica 0,5–9,5 V; carga mínima 5 kΩ
• EMC: emissão DIN EN 61000-6-4; imunidade DIN EN 61000-6-2
• Proteção contra inversão de polaridade e curto-circuito
• MTTF: 400 years @ 40 °C

Especificações ambientais

• Temperatura de operação: -40 °C a +85 °C
• Temperatura de armazenamento: -40 °C a +85 °C
• Gradiente de temperatura: 0,004°/K
• Classe de proteção: IP66/IP67
• Resistência a choque: ≤ 100 g (half-sine 6 ms)
• Resistência a vibração: 1,5 mm (10–58 Hz) & ≤ 20 g (58–2000 Hz)

Especificações mecânicas

• Material da caixa: PBT reforçado com fibra
• Material de potting: nenhum
• Peso: 45 g

Interface

• Saída analógica de tensão 0,5–9,5 V
• Teach-in: preset
• Tempo de estabilização: 125 ms
• Linearidade: ±0,02 %

Ligação elétrica

• Conector: M12, macho, 5 pinos, codificação A
• Recorte painel: M12 (5 pinos)

Ciclo de vida & aprovações

• Estado do produto: novo
• Aprovações: CE

Documentação & acessórios
Inclui plano de ligação, desenhos dimensionais e diagramas de característica de saída analógica. Acessórios compatíveis: cabos PUR M12 (2/5/10 m), versões anguladas e displays analógicos (AP22-D0, DiMod-A).

Especificações técnicas

• Modelo: ACS-360-1-AV40-VE3-PM
• Inclinômetro 1 eixo (série TILTIX)
• Faixa de medição: 360°; resolução: 0,01°
• Precisão INL: ±0,10°; linearidade: ±0,02 %
• Alimentação: 10–30 VDC; consumo ≤ 0,7 W
• Saída analógica: 0,5–9,5 V; carga mínima 5 kΩ; tempo de estabilização 125 ms
• Proteção: IP66/IP67; temperatura de operação -40 °C a +85 °C
• Carcaça: PBT reforçado com fibra; conector: M12 5 pinos A-codificado; peso 45 g
