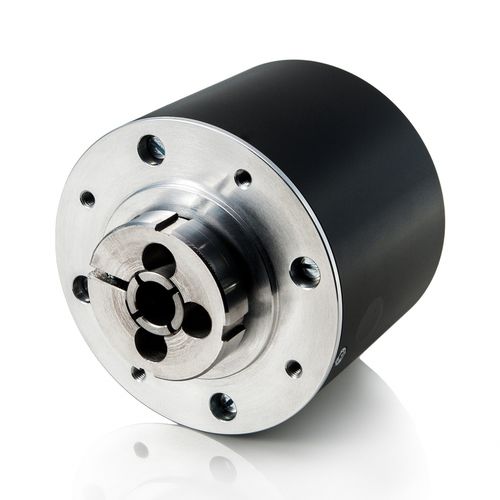

Encoder rotativo incremental A58HE

fotoelétricode eixo ocodigital

“ O codificador A58H é usado para medir a posição angular dos componentes chaves da máquina, robôs industriais, comparadores, tabelas giratórias, movimentações servo e para estabelecer uma relação informativa com unidades do Readout do DCC, do NC ou de Digitas. O codificador integrou o acoplamento do estator assim que pode ser fixado diretamente no eixo. O adaptador de montagem está disponível a pedido. O codificador é usado no controlo automático, em linha na calibragem, nos sistemas de vigilância do processo, etc. A caixa do codificador é montada através de quatro parafusos M3 ou através do adaptador. O codificador é acoplado através do acoplamento de luva, parafusos do revestimento protetor é fornecido em ambos os lados do acoplamento. Três versões de sinais de saída estão disponíveis: • A58H-A - sinais sinusoidals, com μApp aproximadamente 11 da amplitude; • A58H-AV - sinais sinusoidals, com amplitude aproximadamente 1 Vpp; • A58H-F - sinais da quadrado-onda (TTL) com eletrônica de subdivisão integrada para a interpolação x1, x2, x3, x4, x5, x8, x10. \ /html”
