“ O codificador giratório fotoelétrico A75M é usado para estabelecer uma relação informativa entre os componentes chaves da máquina, os robôs industriais, os comparadores e as unidades do Readout do DCC, do NC ou de Digitas. Fornece a informação sobre o valor e o sentido do movimento. O codificador é usado no controlo automático, em linha na calibragem, nos sistemas de vigilância do processo, etc.
A ausência de rolamentos e de lubrificantes faz o codificador apropriado para o uso no ambiente do vácuo ou quando o torque começando zero estiver exigido.

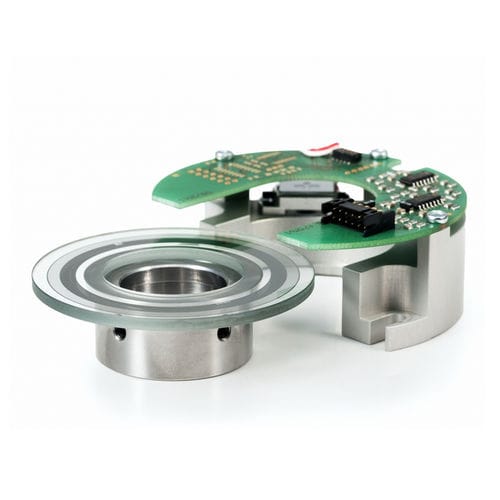

O codificador consiste em dois conjuntos: rotor \ /hub e unidade de exploração.
A unidade do cubo inclui o disco da raspagem fixado ao cobrimento com arbustos feito de aço inoxidável.
A unidade de varredura inclui a base feita do alumínio anodizado duro.
A base apoia a fonte luminosa, o retículo, os fotodiodos e outros componentes eletrônicos.
O estator do codificador é montado a um objeto por meio dos parafusos. O cubo é montado diretamente no eixo.
Duas versões de sinais de saída estão disponíveis:
• A75M-AV - sinais sinusoidals, com amplitude aproximadamente 1Vpp;
• A75M-F - sinais TTL. \ /html da quadrado-onda”
---
