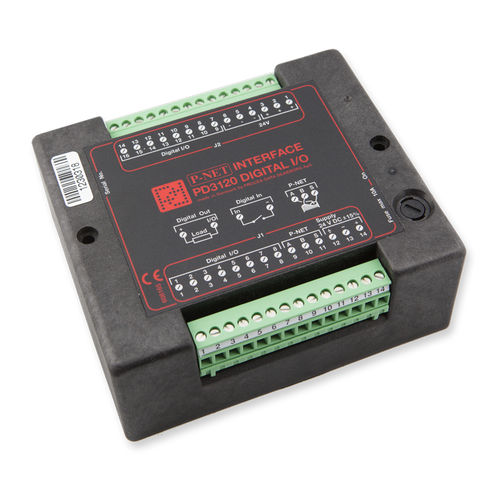

Módulo E/S digital PD3120

fieldbusdistribuídopara controlador lógico programável

Este módulo só deve ser utilizado para substituir módulos defeituosos numa instalação existente. Para novas instalações, por favor utilize o PD 820 em vez O módulo é um módulo inteligente, fornecido com 16 canais de entrada/saída para 24 VDC e uma calculadora interna programável pelo usuário para controle local. Cada canal tem saída de pulso e um disparo, medição de corrente e proteção contra sobrecarga. Cada entrada tem contagem de impulsos, máx. 50 Hz e mede o tempo de operação. Todas as saídas têm teste de sinais de alimentação tanto simples como duplos. Tensão de alimentação: 24 V DC. * 16 Canais de entrada/saída (24 VDC) * Contagem de Pulso ou Contagem de Contato * Pulsar e disparar uma vez em todas as saídas * Output Feedback Facility * Funções de saída automática * Proteção contra sobrecarga * Medição de corrente em cada saída * Calculadora programável * Selftest Contínuo * Comunicação P-NET Fieldbus * Temporizador de cães de guarda * Módulo de montagem em trilho (DIN / EN) * Aprovado pela EMC (89/336/CEE) O Módulo de E/S Digital PD 3120 é uma de um conjunto de unidades de controlo de processo distribuídas, destinado a ser utilizado dentro do sistema P-NET Fieldbus. Ele fornece uma interface versátil entre válvulas, interruptores, pulsos, lâmpadas, alarmes, motores, detectores de nível, etc., e computadores de controle mestre distribuídos. O módulo possui uma Calculadora programável, que pode ser programada para controlar as saídas digitais e monitorar as entradas digitais. A Calculadora opera com diferentes tipos de variáveis, tais como reais, inteiros, bytes, booleanos, temporizadores e matrizes. Com a utilização de programas de usuário, funções específicas da aplicação, tais como loop de controle digital e funções de PLC podem ser configuradas para uso em uma ampla variedade de aplicações de processo autônomo local.
