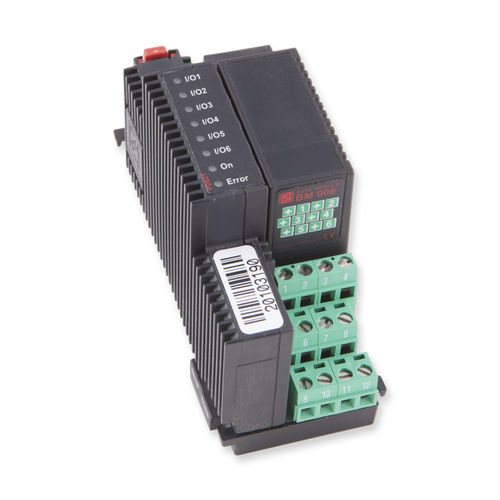

Módulo E/S digital PD621

de correntede tensãoconfigurável

- I/Os digitais configuráveis individualmente para sinais nominais de 24 volts e 1 ampère (2 Amp) de carga. - Funções de entrada e saída embutidas. - Contagem autónoma até 200 Hz - Medição da corrente de carga - Proteção contra sobrecarga/subcarga e Alarme. - Auto-testes internos avançados. - Ampla gama de fontes de alimentação. - Ampla faixa de temperatura. O PD 621 tem seis canais digitais de uso geral, que normalmente estão todos configurados para entrada ou saída. Quando configurado como um dispositivo de entrada, é utilizado o Módulo Base BM 005. Quando configurado como um dispositivo de saída, é utilizado o BM 006. Alternativamente, configurando os canais 1-4 como entradas e os canais 5 e 6 como saídas, este último pode utilizar os dois relés embutidos na BM 004. Todas estas combinações proporcionam uma montagem em trilho DIN fácil de usar. O diagrama mostra os circuitos de E/S e as possibilidades de conexão para um PD 621 Fonte de alimentação DC: Nom. min. máx. 24.0 V 18.0 V 32.0 V Ripple: max.5 Consumo de energia @ 24Vdc Todas as saídas/entradas = ON max.45 mA Todas as saídas/entradas = OFF max.30 mA Necessidade de corrente no arranque: max.60 mA Entrada Digital Tensão de entrada em ON: 9 V Histerese de entrada min.0.3 V Corrente de entrada em ON: max.3.4 mA Frequência de entrada: max.200 Hz Saída Digital Corrente inicial (Duração máx. 2 seg.) max.2 A *) Corrente de carga em ON (Apenas afundamento) max.1 A Corrente de fuga em OFF max.500 μA Atraso de corte de curto-circuito (corrente > 2 A) max.100 μsec Resolução Oneshot e Dutycycle 15.625 msec
