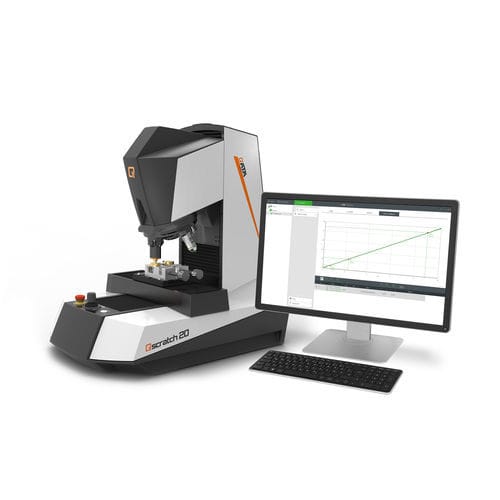

Testador de aderência Qscratch 20

para revestimentode laboratóriode bancada

Introdução
O Qscratch 20 é um ensaio de risco macro/micro totalmente automático para controlo de qualidade de revestimentos, superfícies funcionais e componentes sujeitos a cargas críticas. O sistema combina aplicação de força controlada, controlo electrónico de carga, imagiologia óptica integrada e fluxos de trabalho guiados em QpixControl2 para permitir ensaios reproduzíveis com carga progressiva ou constante, avaliação estruturada, documentação e relatórios.

Vantagens do produto

• Ensaio de risco macro/micro totalmente automático para revestimentos e superfícies
• Medições únicas e múltiplas para séries de ensaio eficientes
• Controlo electrónico de força com intervalo 0,5–200 N
• Modos de carga constante e progressiva para ensaios conforme normas
• Trocador de ferramentas motorizado de 8 posições para módulos de teste e objetivos
• Eixos X/Y/Z motorizados com posicionamento de alta precisão
• Software QpixControl2 com workflow guiado e deteção automática de eventos Lc
• Atualização opcional de dureza e módulos de análise Qpix Inspect para tarefas de microscopia

Métodos de ensaio

• Carga progressiva (PFST / ASTM PL): definem-se cargas inicial e final e a taxa de carregamento; a carga aumenta ao longo do risco e eventos visíveis são identificados como pontos Lc.
• Carga constante (CFST / ASTM CL): a força normal mantém-se constante ao longo do risco; adequado para medições únicas, comparações de séries e condições recorrentes de QC.

Normas e procedimentos

• DIN EN ISO 20502 / ASTM C1624 — adesão e modos de falha mecânica de revestimentos cerâmicos duros por ensaio de risco
• ISO 27307 — avaliação da adesão/coesão de camadas projetadas termicamente (risco transversal)
• ASTM G171 — determinação da dureza por risco com ponta de diamante definida e avaliação da largura residual do risco

Sistema óptico e de imagem
O Qscratch 20 utiliza um sistema de objetivos desenvolvido pela QATM com iluminação Köhler, iluminação LED branca e obturador de abertura motorizado para fornecer imagens de alto contraste e alto aumento comparáveis a microscópios avançados. A câmara de imagem de amostra integrada opcional (versão A+) fornece uma imagem colorida de 5 MP (campo 52 × 39 mm) para navegação e documentação.

Operação e experiência do utilizador
A operação guiada via QpixControl2 suporta criação de testes, posicionamento visual das marcas de risco, medições únicas/múltiplas, avaliação automática de eventos Lc, captura de imagens e relatórios integrados. Funcionalidades de automação e fluxos laboratoriais incluem integração barcode/QR/NFC, conectividade IoT e atualizações automáticas de software (funcionalidades conforme configuração).

Módulos de análise opcionais (Qpix Inspect)

• Crater-grinding: medição microscópica da espessura do revestimento (DIN EN ISO 26423)
• Teste de adesão Rockwell: avaliação qualitativa da adesão de revestimentos cerâmicos (DIN EN ISO 26443)
• Análise de fase, dimensionamento de partículas, medição de cordão de solda e outras ferramentas de avaliação microscópica integradas no Qpix Inspect

Para laboratórios
Projetado para laboratórios que tomam decisões críticas relacionadas com superfícies: ensaios de risco normalizados com alta repetibilidade, documentação eficiente, workflows intuitivos e funções opcionais de dureza e análise para consolidar ensaios numa única plataforma.

Especificações técnicas

• Intervalo de força de ensaio: 0,5 - 200 N
• Modos de ensaio: carga constante e carga progressiva (medições únicas e múltiplas)
• Axe Z: automatizado dinâmico (CAS), percurso Z 150 mm
• Posições de ferramenta: trocador motorizado 8 posições (máx. 3 módulos de teste, máx. 7 objetivos)
• Equipamento básico incluído: diamante Rockwell; objetivos 5×, 20×, 50×
• Tipos de objetivos: padrão (acromático) e alta qualidade (semi-apocromático) para testes de dureza e microscopia
• Câmara de amostra (opcional A+): 5 MP CMOS color, USB3.0, campo 52 × 39 mm
• Axe X/Y motorizado (mesa cruzada) precisão de posicionamento X/Y ±0,2 µm
• Tamanho da mesa: 150 × 120 mm
• Percurso: X 150 mm, Y 150 mm
• Elementos de controlo: paragem de emergência, botão Start, joystick X/Y/Z
• Peso máximo da peça: 50 kg
• Peso do dispositivo base: 60 kg
• Opcional: upgrade de dureza (Vickers/Knoop/Brinell/Rockwell) e módulos Qpix Inspect
• Notas: *0,5 N e 1 N > 1% de precisão
