Pré-amplificador de sinal PAV

de potênciasonorocondicionador

Descrição

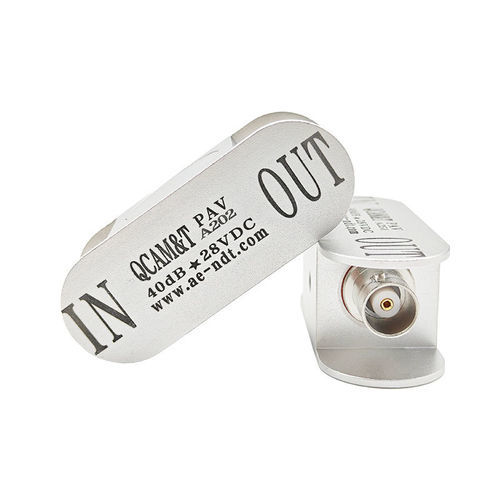

O pré-amplificador de emissão acústica PAV oferece ganho fixo de 40 dB e integra a função de Teste Automático do Sensor (AST). Alimentado por phantom através do cabo de sinal, é compatível com a maioria dos sensores AE e placas de aquisição do mercado. A carcaça em alumínio fundido garante blindagem eletromagnética e proteção contra impactos; dimensões compactas e conector BNC‑BNC facilitam a instalação no local.

Principais características

• Pré-amplificador universal de banda larga compatível com a maioria dos sensores AE e placas de aquisição
• Ganho fixo: 40 dB
• Alimentação phantom fornecida pelo cabo de sinal
• Teste Automático do Sensor (AST) para envio de sinal de teste ao sensor
• Carcaça em alumínio fundido para blindagem eletromagnética e proteção mecânica

Especificações técnicas
Ganho: 40 dB
Frequência de resposta: 10 kHz – 1200 kHz
Ruído: ≤28 dB
Faixa de saída: ±10 V (Vpp)
Tensão de funcionamento: 24 V – 30 V DC
Impedância: 50 Ω
Corrente em repouso: 20 mA
Corrente máxima: 100 mA
Temperatura de funcionamento: -20 °C – +60 °C
Dimensões (D×W×H): 65 mm × 23 mm × 25 mm
Peso: 40 g
Nível de proteção: IP62
Material da carcaça: Alumínio fundido
Conector: BNC-BNC

Notas
1. Garanta que a impedância de saída do pré-amplificador corresponda à impedância de entrada dos instrumentos a jusante (unidades de aquisição AE profissionais, DAQ, osciloscópio) para evitar desvios de ganho e amplitude do sinal.
2. Ao conectar a dispositivos de aquisição não profissionais (DAQ, osciloscópio), forneça uma fonte de alimentação externa (PPS) se o dispositivo não fornecer alimentação phantom.
3. Evite conexões incorretas que possam danificar o pré-amplificador: a) tensão de entrada ≈25% acima da especificada; b) inversão das ligações de entrada e saída.

Resumo técnico

• Ganho: 40 dB
• Faixa: 10 kHz – 1200 kHz
• Alimentação: 24–30 V DC (phantom)
• Ruído: ≤28 dB
• Saída: ±10 Vpp
• Interface: BNC-BNC
• Carcaça: Alumínio fundido, IP62
• Dimensões: 65×23×25 mm
• Peso: 40 g
