Pré-amplificador de sinal PAS3

de tensãosonoroIP

Descrição

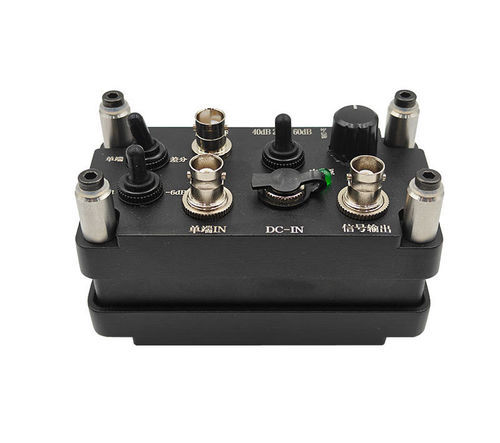

O PAS3 é um pré‑amplificador broadband para emissão acústica (AE) projetado para amplificar sinais de tensão de muito baixo nível provenientes de sensores AE antes da transmissão à unidade de aquisição. Oferece ganhos selecionáveis, múltiplas faixas de filtro analógico e entradas single‑ended e diferenciais, garantindo compatibilidade com sensores e placas de aquisição comuns.

Descrição funcional

• Chave de entrada: selecionar entre entrada "Single" (esquerda) ou entrada "Differential" (direita).
• Entrada diferencial: conector BNC para sensores diferenciais.
• Chave de ganho: posições de ganho (40 dB | 20 dB | 60 dB; configurações internas permitem passos de ganho mais finos).
• Botão de filtro: escolher uma das quatro faixas analógicas: 5 kHz–1,2 MHz | 80 kHz–480 kHz | 5 kHz–160 kHz | 5 kHz–50 kHz.
• Chave de atenuação: 0 dB (esquerda) ou -6 dB (direita).
• Entrada single: porta para sensores de núcleo único (a maioria dos sensores).
• Porta de alimentação: conectar adaptador DC externo quando não for usada phantom power do sistema AE (DC 18–32 V).
• Indicador de alimentação: acende quando alimentado (phantom ou DC).
• Saída de sinal: saída BNC do sinal AE amplificado e filtrado; suporta phantom power de sistemas de aquisição AE.
• Base magnética: ímãs opcionais para montagem facilitada em superfícies metálicas (selecionar ao encomendar).

Principais características

• Pré‑amplificador universal broadband compatível com a maioria dos sensores AE e placas de aquisição.
• Ganho selecionável (14, 20, 34, 40, 54, 60) com ajuste fino via atenuação 0 dB / -6 dB em ganhos selecionados.
• Filtro analógico integrado com quatro faixas selecionáveis.
• Suporta entradas single‑ended e diferenciais.
• Duas opções de alimentação: phantom power pela linha de sinal ou alimentação DC externa.
• Proteção contra choque elétrico e restabelecimento após bloqueios.
• Função de Teste Automático de Sensor (AST) para emitir sinais de teste aos sensores (requer software compatível como SWAE).
• Proteção contra inversão de entrada/saída com indicador (verde = conexão correta).
• Invólucro em alumínio fundido para blindagem EMI e proteção mecânica.
• Invólucro inferior magnético opcional para montagem em estruturas metálicas.

Especificações técnicas

• Ganho: 20 / 40 / 60 dB (selecionável; configurações internas adicionais disponíveis)
• Atenuação: 0 / -6 dB
• Resposta em frequência: 5 kHz – 1.200 kHz
• Ruído equivalente: <7 µV (RMS a 60 dB de ganho)
• Faixas de filtro: 5 kHz–50 kHz; 5 kHz–160 kHz; 80 kHz–480 kHz; 5 kHz–1.200 kHz
• Saída transitória máxima: 20 Vpp
• Saída em estado estacionário máxima: 13,6 Vpp
• Alimentação da placa: 7,5 V – 32 V; Alimentação DC: 18 V – 32 V
• Impedância de saída: 50 Ω
• Temperatura de funcionamento: -20 °C a +60 °C
• Material do invólucro: alumínio fundido
• Dimensões (C×L×A): 10,5 cm × 5,5 cm × 7 cm
• Peso: 483,7 g
• Índice de proteção: IP65
