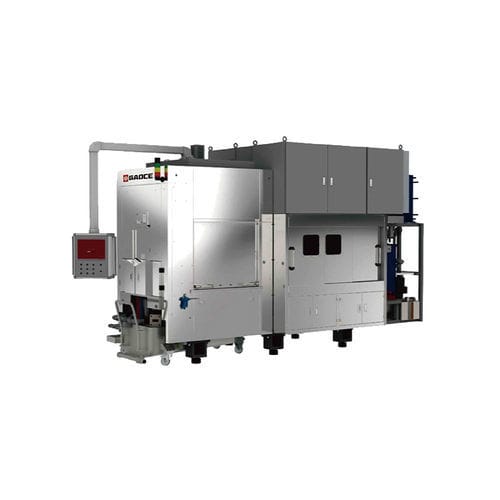

Máquina de corte a fio GC-SADW6670

para metaispara pedrade barras

Descrição do produto

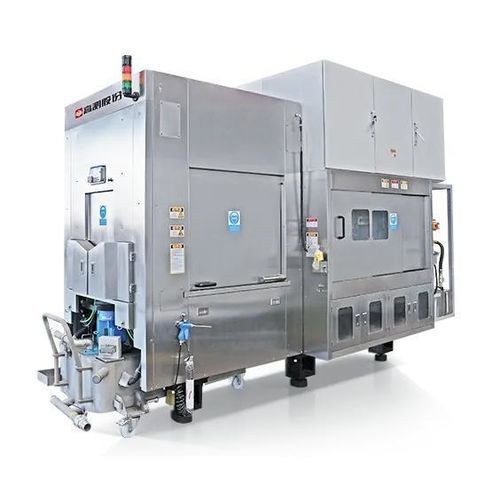

Esta serra de fio diamantado é projetada para o corte de barras e discos de safira, com alimentação/descarga frontal e passagem de fio em ambos os lados. A largura total é ≤ 2 m para maximizar a utilização do espaço de fábrica. Um servomotor aciona a barra oscilante de tensão para ajuste sensível da tensão. Componentes estruturais chave são ajustáveis para atender requisitos de corte até 50 N de tensão, 2400 m/min de velocidade do fio e 700 mm de comprimento da haste.

Principais características

• Alimentação e descarga frontal; passagem de fio em ambos os lados (entrada unidirecional ou bidirecional)
• Largura total ≤ 2 m para otimizar o espaço
• Barra oscilante de tensão acionada por servomotor para controlo preciso da tensão
• Projetada para suportar até 50 N de tensão de corte, 2400 m/min de velocidade do fio e 700 mm de comprimento da haste

Parâmetros do produto

• Modelo: GC-SADW6670
• Aplicação: corte/fatiamento de safira
• Alimentação/Descarga: frontal
• Passagem de fio: ambos os lados (entrada unidirecional ou bidirecional)
• Tamanho máximo da peça: 4–6” × L700
• Velocidade máxima do fio: 2400 m/min
• Diâmetro do fio (aço): 0,23 mm
• Tensão de corte: 10–50 N (projetada até 50 N)
• Método de corte: corte descendente
• Avanço/retorno rápido: 50–500 m/min
• Ângulo máximo de oscilação: ±12°; velocidade máxima de oscilação: 12°/s
• Distância entre eixos: 395 mm
• Diâmetro exterior da ranhura do rolo principal: Φ192–Φ202 mm
• Reserva máxima de fio: 65 km (com fio 0,2 mm)
• Comprimento da haste suportado (projeto): 700 mm
• Dimensões aproximadas (L×W×H): 4300 × 2000 × 3100 mm
• Peso aproximado do equipamento: 12000 kg
• Peso do rolo principal: ≈140 kg por peça (líquido)
