Software de visualização

de segurançade monitoramentode captação / análise de dados

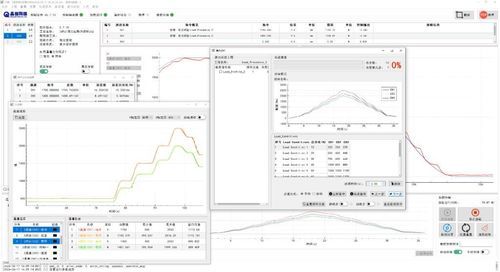

O Software de Carga Lingdong é o software anfitrião do controlador de carga coordenado Qtcreate Lingdong. Proporciona uma monitorização e gestão abrangentes do sistema de controlo de carga servo, com uma arquitetura orientada para a engenharia e baseada em configurações. Ao funcionar a partir de ficheiros de configuração, o software permite uma rápida implementação e adaptação a diferentes projetos de ensaio.<br><br>Fluxo de trabalho do software de carga dinâmica<br><br>Criar projeto;<br>Configurar canais de carga;<br>Configuração do sistema;<br>Calibrar controladores e sensores;<br>Importar/definir espectros de carga;<br>Definir parâmetros de segurança;<br>Importar/definir espectros de carga;<br>Executar o teste.<br><br>Configuração dos recursos de teste<br>A interface de configuração dos recursos de teste é utilizada principalmente para a configuração e gestão de recursos, nomeadamente atuadores, sensores e controladores. Adota a operação de arrastar e largar para configurar recursos de teste, selecionar atuadores, sensores e canais de controlo em utilização, bem como editar e gerir espectros de carga.<br>Calibração de Sensores<br><br>O sistema suporta a calibração independente de sensores para calibrar os coeficientes de todos os sensores no sistema. Utiliza métodos como o dos mínimos quadrados para realizar cálculos de calibração multiponto em relação a sinais padrão e armazenar coeficientes de calibração. Permite a calibração dos dados dos sensores e a atualização das definições desses dados.<br><br>Edição do Espectro de Carga<br><br>Está disponível a função de edição do espectro de ensaio. Os utilizadores podem editar vários espectros de ensaio que cumpram requisitos compostos de acordo com as necessidades de ensaio, e o programa controla o equipamento para concluir os ensaios automaticamente. O editor de espectros de ensaio pode gerar vários espectros de ensaio complexos para permitir o controlo automático dos procedimentos de ensaio; é especialmente adequado para ensaios exigentes e sofisticados.<br><br>Configuração de Segurança<br><br>O sistema de ensaio está equipado com funções de proteção abrangentes: proteção contra ultrapassagem dos limites da força e do deslocamento de ensaio, proteção contra fratura da amostra, proteção contra a ultrapassagem dos valores definidos para os parâmetros de ensaio, etc. Cada canal de carga possui múltiplas funções de proteção, tais como proteção contra carga limite, proteção contra erro de acompanhamento, proteção contra limite de deslocamento, proteção contra diferença de sensor de ponte dupla, proteção contra falha de alimentação, etc. Todos os valores-limite podem ser definidos através do software do computador principal.<br><br>Configuração de Passos<br><br>Os parâmetros de passos estáticos e dinâmicos de cada canal podem ser configurados, incluindo tempo de ativação, período de tempo limite, velocidade mínima de avanço, etc.<br><br>Outras funções do software de carga<br><br>Interface de ligação cruzada de dados externos: O software de carga Lingdong suporta a ligação cruzada de dados externos através de memória reflexiva, comunicação UDP e entradas e saídas analógicas BNC. O software também suporta controlo remoto externo através de comunicação UDP.<br><br>Análise de resposta em frequência em tempo real e em linha: O software suporta a análise de resposta em frequência em linha durante o carregamento. No processo de carga sinusoidal, clique no botão «Análise de Resposta em Frequência» e o software calculará automaticamente as características de frequência e apresentará os resultados da análise na barra de notificação de estado.<br><br>Exibição da banda de erro: Suporta a exibição da banda de erro de acordo com a percentagem definida.<br><br>Condições de funcionamento do espectro de carga: O sistema suporta a importação e exportação de condições de funcionamento do espectro de carga, permitindo o armazenamento em lote e a aplicação de espectros de carga para vários canais. Facilita a comutação em lote com um clique e a definição de espectros de carga ao alternar entre diferentes condições de funcionamento do teste. É possível definir uma percentagem de utilização durante o carregamento.<br><br>Compensação automática de carregamento coordenado: Inclui avanço dinâmico/estático, compensação de valores de pico e vale, compensação de fase, etc.<br><br>Programação de ganho: O ganho em circuito fechado pode ser comutado e ajustado automaticamente de acordo com diferentes estados de teste (posição, velocidade, etc.) para proporcionar um desempenho de controlo ideal.<br><br>Armazenamento segmentado de dados: Suporta o armazenamento segmentado de dados; os dados serão guardados em ficheiros separados com base no tempo configurado em minutos e no tamanho do ficheiro.<br><br>Monitorização do estado dos sensores: O software permite visualizar o estado dos sensores, incluindo o estado de excitação dos sensores, a deteção de rutura de fios, a monitorização do desvio de carga, etc. A proteção será acionada assim que ocorrer uma anomalia.<br><br>Configuração do Protocolo de Memória Refletiva: Utilizada para configurar o protocolo de ligação cruzada da memória refletiva com sistemas externos (sistemas de simulação, sistemas de medição e controlo, etc.). Os utilizadores podem definir deslocamentos de endereço, tipos de dados e formatos para dados de comando e de feedback. São suportadas as funcionalidades de adição, ordenação, pré-visualização e teste de dados através de «arrastar e largar».<br><br>Pacote de software para cargas estáticas e de fadiga<br>O sistema suporta aplicações de carga estática, de fadiga e de durabilidade coordenadas em múltiplos canais. A interface de ensaios estáticos e de fadiga inclui tabelas de dados dos canais, janelas flutuantes de curvas de tendência, gráficos de formas de onda, pré-visualização do espectro de carga, gráficos de barras, painéis de controlo de processos e barras de progresso.<br><br>A interface de configuração permite a configuração rápida de todos os canais de carga num formato semelhante a uma folha de cálculo e suporta funções de pré-visualização da configuração.<br><br>
