Acoplamento de mola LP4 S series
de discocom anel de fixaçãopara eixo

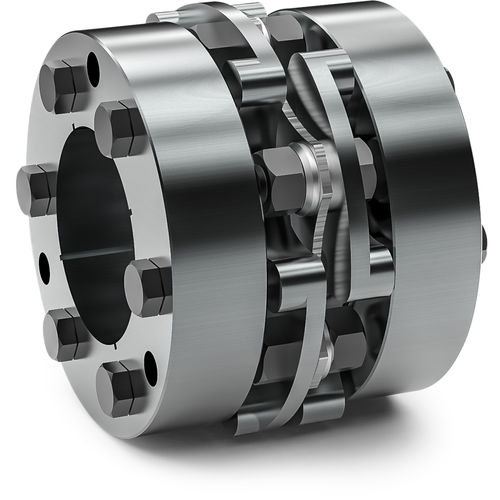

Acoplamento de mola - LP4 S series - R + W Coupling Technology - de disco / com anel de fixação / para eixo
Acoplamento de mola - LP4 S series - R + W Coupling Technology - de disco / com anel de fixação / para eixo
Acoplamento de mola - LP4 S series - R + W Coupling Technology - de disco / com anel de fixação / para eixo - imagem - 2
Acoplamento de mola - LP4 S series - R + W Coupling Technology - de disco / com anel de fixação / para eixo - imagem - 3
Guardar nos favoritos
Comparar

Características

Tipo
de mola, de disco
Estrutura
com anel de fixação
Aplicações previstas
para eixo
Outras características
ATEX
Fixação
flangeado
Torque

MÍN: 350 Nm
(258,146752 ft.lb)

MÁX: 50.000 Nm
(36.878,107464 ft.lb)

Velocidade de rotação

MÍN: 1.900 rpm
(11.938,0521 rad.min-1)

MÁX: 13.500 rpm
(84.823,0016 rad.min-1)

Descrição

Acoplamento de discos com anel de aperto cónico Características Rigidez de torção extremamente elevada Bom para cargas de inversão Compensa o desalinhamento axial e angular Gama de temperaturas -30 °C a +280 °C (-22 °F a +536 °F) Estrutura Dois cubos de acoplamento maquinados com precisão com anel de aperto cónico Ligação ao conjunto de discos por meio de casquilhos e parafusos de alta resistência A partir da série 25.000, devem ser utilizados parafusos de montagem/superparafusos Material Conjunto de discos: aço de mola altamente elástico Cubos: aço de alta resistência Vida útil Os acoplamentos de discos R+W são resistentes à fadiga e ao desgaste para uma vida útil infinita, desde que os limites técnicos não sejam ultrapassados Folga de ajuste Folga total do eixo / cubo de 0,01 - 0,05 mm ATEX (opcional) Certificado para utilização em ambientes perigosos, a pedido

---

Tradução automática  (ver texto original em inglês)
