Acoplamento flexível BX4 series
de folepara eixocompacto

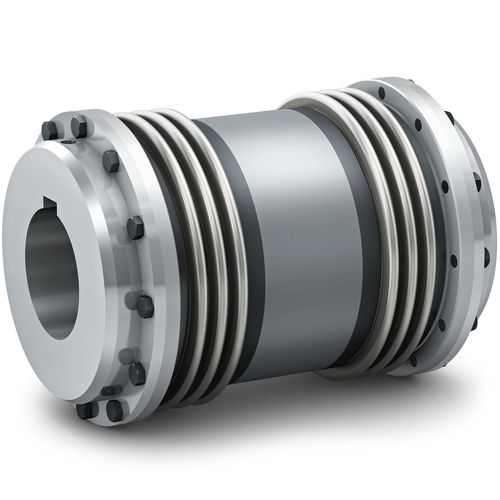

Acoplamento flexível - BX4 series - R + W Coupling Technology - de fole / para eixo / compacto
Acoplamento flexível - BX4 series - R + W Coupling Technology - de fole / para eixo / compacto
Acoplamento flexível - BX4 series - R + W Coupling Technology - de fole / para eixo / compacto - imagem - 2
Acoplamento flexível - BX4 series - R + W Coupling Technology - de fole / para eixo / compacto - imagem - 3
Acoplamento flexível - BX4 series - R + W Coupling Technology - de fole / para eixo / compacto - imagem - 4
Acoplamento flexível - BX4 series - R + W Coupling Technology - de fole / para eixo / compacto - imagem - 5
Acoplamento flexível - BX4 series - R + W Coupling Technology - de fole / para eixo / compacto - imagem - 6
Acoplamento flexível - BX4 series - R + W Coupling Technology - de fole / para eixo / compacto - imagem - 7
Guardar nos favoritos
Comparar

Características

Tipo
flexível, de fole
Aplicações previstas
para eixo
Estrutura
compacto
Performance
de alto torque
Outras características
ATEX, por medida
Fixação
flangeado
Torque

MÁX: 100.000 Nm
(73.756,214928 ft.lb)

MÍN: 10.000 Nm
(7.375,621493 ft.lb)

Descrição

Acoplamento de fole com montagem de ranhura de chaveta Características design compacto e simples elevada compensação de desalinhamento sistema de suporte integral (tamanho 25 e superior) Gama de temperaturas -40 a +300° C (-40 °F a +572 °F) Conceção Ambos os lados com cubos de acoplamento amovíveis, incluindo ranhura para chaveta Espaçador entre foles (comprimento variável opcional) Ligação fole-cubo soldada Material Cubos: aço Fole: aço inoxidável de alta qualidade altamente flexível Vida útil Os acoplamentos de fole R+W são resistentes à fadiga e ao desgaste para uma vida útil infinita, desde que os limites técnicos não sejam ultrapassados Folga de ajuste Folga total do eixo / cubo de 0,03 - 0,08 mm Soluções especiais Vários materiais, tolerâncias, dimensões e níveis de desempenho disponíveis para aplicações personalizadas, mediante pedido ATEX (opcional) Para utilização em áreas perigosas

---

Tradução automática  (ver texto original em inglês)
