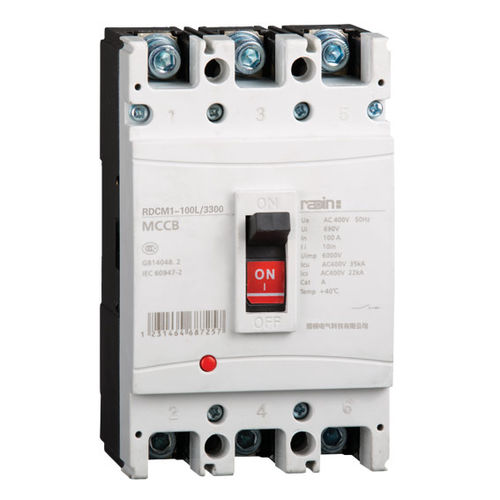

Disjuntor termomagnético RDCM1(CM1) series

de tensãocontra baixa tensãoCA

Aplicações O MCCB da série RDCM1(CM1) é utilizado principalmente no circuito de CA 50/60Hz, tensão nominal de isolamento 690V (tipo 630 é 500V), tensão nominal de trabalho até 690V e corrente nominal de 6A-800A na linha de distribuição para distribuição de energia, proteção da linha, sobrecarga, curto-circuito e proteção contra subtensão. Também pode ser utilizado para arranque pouco frequente do motor para proteção contra sobrecarga, curto-circuito e subtensão. Tem dimensões reduzidas, elevada capacidade de rutura e arco curto (sem arco). Os produtos podem ser instalados verticalmente e horizontalmente, e têm ligação frontal, ligação traseira e ligação de encaixe. O produto cumpre as normas GB14048.2 e IEC60947-2. Classificação do produto - Capacidade de rutura: a Tipo standard (tipo L) b Tipo relativamente elevado (tipo M); - Tipo de ligação, a Ligação frontal b Ligação traseira c Ligação de encaixe. - Tipo de funcionamento: a Funcionamento direto do punho; b Funcionamento do punho rotativo; c Funcionamento elétrico; (Tipo de eletroíman de tamanho 63-225; tipo de motor de tamanho 400-800); - Número de pólos: dois pólos; três pólos; quatro pólos. Condições normais de funcionamento - Altitude: não superior a 2000m - Temperatura do ar ambiente: 1) Temperatura: -5° C~+ 40rtC; 2) A temperatura média do ar durante 24 horas não deve exceder +35°C: 3) Se a temperatura do ar for superior a +40°C, é necessário observar a encomenda especial - Condições do ar: No local de montagem, a humidade relativa não deve exceder 50% à temperatura máxima de +40°C, é permitida uma humidade relativa mais elevada a temperaturas mais baixas. Por exemplo, a HR pode ser de 90% a +20°C, devem ser tomadas medidas especiais para a ocorrência de orvalho. - Grau de poluição: Grau 3; - Grau de proteção: IP20.
