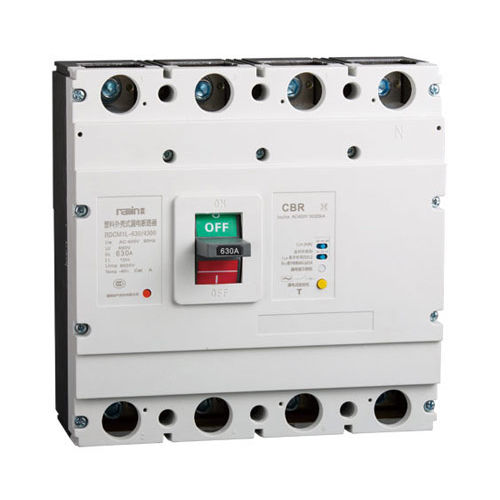

Disjuntor termomagnético RDCM1L(CM1L) series

de tensãocom proteção contra curto-circuitosCA

Aplicação O MCCB de fuga da série RDCM1L (CM1L) é utilizado principalmente no circuito de CA 50/60Hz, tensão nominal de trabalho até 400V e corrente nominal de 16A-630A na linha de distribuição para distribuição de energia, proteção da linha, sobrecarga, curto-circuito e protecções contra fugas. Também pode ser utilizado para arranque pouco frequente do motor para proteção contra sobrecarga e curto-circuito. Tem dimensões reduzidas, elevada capacidade de rutura, arco curto e corrente de funcionamento residual ajustável, e pode ser equipado com contactos de alarme, de libertação de derivação e contactos auxiliares. Os produtos podem ser instalados verticalmente e horizontalmente. O produto cumpre as normas GB14048.2 e IEC60947-2. Classificação do produto - Capacidade de rutura: a Tipo standard (tipo L) b Tipo relativamente elevado (tipo M) - Tipo de ligação: a Ligação frontal b Ligação traseira c Ligação de encaixe; - Tipo de funcionamento: a Funcionamento direto do punho: b Funcionamento do punho rotativo; c Funcionamento elétrico; - Corrente de ação residual: a Corrente de ação residual não ajustável b Corrente de ação residual ajustável - Número de polos: dois polos; três polos; três polos quatro fios; quatro polos - Categoria de utilização: proteção da distribuição de energia; proteção do motor - Acessórios: Contacto de alarme, contacto auxiliar, desbloqueio de derivação, desbloqueio de subtensão Condições normais de funcionamento - Altitude: não superior a 2000m - Temperatura do ar ambiente: 1) Temperatura: -5V C^+ 40UC 2) A temperatura média do ar durante 24 horas não deve exceder +35UC 3) Se a temperatura do ar for superior a +40ftC, é necessário observar a encomenda especial.
