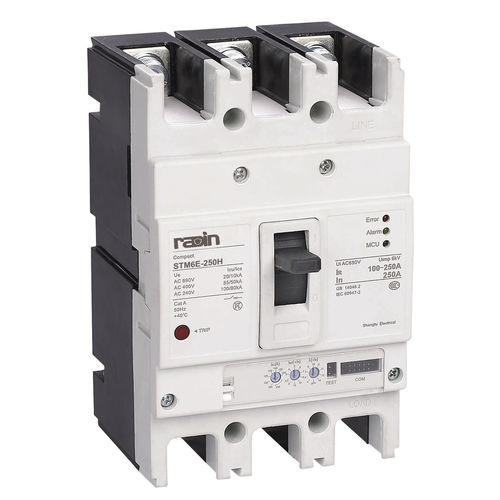

Disjuntor térmico STM6E series

de falhas de aterramentode sobrecorrenteCA

Visão geral do produto Os disjuntores electrónicos das séries STM6E e STM6EL são aplicáveis a sistemas de energia de baixa tensão de CA 50Hz, tensão nominal de funcionamento até 1000V e corrente nominal de funcionamento de 16A a 800A. Caraterísticas o disjuntor pode ser equipado com liberação de subtensão, liberação de derivação, contatos auxiliares, contatos de alarme, mecanismo de operação elétrica, alça de operação rotativa e outros acessórios. disjuntor tem funções de proteção de sobrecarga longo atraso, curto-circuito curto atraso e proteção instantânea de curto-circuito, o usuário pode definir as caraterísticas de proteção necessárias (usuário só precisa operar o interrutor DIP para configurações de parâmetros de função de proteção). o disjuntor tem funções de proteção analógica térmica e de falha de aterramento, indicação de pré-alarme, indicação de sobrecorrente, indicação de corrente de carga, tecnologia de análise de corrente digital e pode atingir um nível mais alto de proteção. a série STM6EL é um disjuntor com função de proteção de corrente residual. Porta de teste de disparo (TEST)： 1Entrada de teste de disparo DC12V(+) 2 Entrada de teste de disparo DC12V (-) Botão de ajuste do painel como segue, por sua vez: IR(A) Isd(x IR) Ii(x IR) iR: Corrente de ajuste do disparo com atraso longo de sobrecarga; Isd: ◆Corrente de ajuste de disparo de curto-circuito com atraso de curto-circuito; ii: corrente de regulação do disparo instantâneo em curto-circuito; Os restantes parâmetros são definidos por defeito de fábrica, ou definidos por comunicação remota, como se segue: ◆tR: Tempo de ajuste de atraso longo de sobrecarga, padrão de fábrica: 60s; tsd: Tempo de configuração do atraso de curto-circuito, padrão de fábrica: 0,1s; ip: Corrente de ajuste do pré-alarme de sobrecarga, padrão de fábrica: 0,85*IR;
