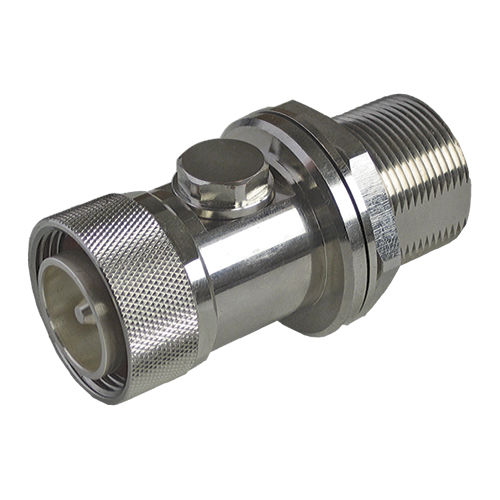

Dispositivo de proteção contra surtos para cabo coaxial RF RayDat CP 7/16

coaxial com terminação BNCem linhaCC

Categoria IEC/EN: C1/C2/C3 Proteção: Impedância emparelhada Tensão máxima de funcionamento: 70, 180, 280 V Potência máxima de pico: 40, 125, 300 W Gama de frequências: DC - 2,5 GHz Classificações de descarga de surto: In: 10 kA, Imax: 20 kA Impedância: 50 Ω Perda de inserção: 20 dB Terminação: tipo 7/16 (M-F) Alojamento: Instalação em anteparo, caixa blindada Conformidade: IEC/EN 61643-21 A série RayDat CP 7/16 de protetores contra surtos coaxiais destina-se a proteger sistemas de antenas de RF de estações rádio-base e é adequada para freqüências de DC a 2,5 GHz. Foi concebida para instalação em anteparo ou em linha. O design cuidadoso, os para-raios de descarga de gás de baixa capacitância e os conectores de terminação do tipo 7/16 de alta qualidade garantem um mínimo de perda de inserção em toda a banda de frequência. A potência de transferência é de 40 W a 300 W contínuos, dependendo da tensão do protetor do cabo coaxial. O protetor de cabo coaxial CP 7/16 foi concebido em conformidade com as normas e regulamentos IEC 61643-21: 2012. O GDT é substituível. A unidade deve ser solidamente montada na antepara de passagem coaxial, que, por sua vez, deve apresentar um caminho de baixa impedância para a terra para correntes de raios diretas ou parciais.
