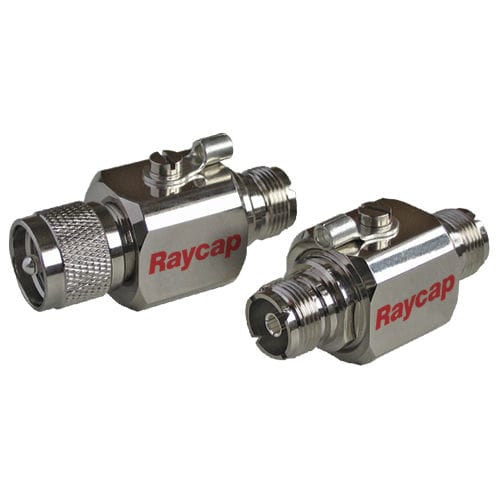

Dispositivo de proteção contra surtos UHF RayDat CP UHF

para cabo coaxial RFpara aplicações de radiofrequênciacoaxial

Categoria IEC/EN: C1/C2/C3 Proteção: Impedância emparelhada Tensão máxima de funcionamento: 70, 180, 280 V Potência máxima de pico: 40, 125, 300 W Gama de frequências: DC - 600 MHz Classificações de descarga de surto: In: 10 kA, Imax: 20 kA Impedância: 50 Ω Perda de inserção: 20 dB Terminação: Tipo UHF (F-F, M-F) Caixa: Instalação em linha, caixa blindada Conformidade: IEC/EN 61643-21 A série RayDat CP UHF de protetores contra surtos coaxiais destina-se a proteger sistemas de antenas de RF e é adequada para frequências de DC a 600 MHz. Foi concebida como uma unidade em linha que permite uma instalação fácil. O design cuidadoso, os para-raios de descarga de gás de baixa capacitância e os conectores de terminação do tipo UHF de alta qualidade garantem um mínimo de perda de inserção em toda a banda de frequência. A potência de transferência é de 40 W a 300 W contínuos, dependendo da tensão do protetor de cabo coaxial. O protetor de cabo coaxial CP UHF foi concebido em conformidade com as normas e regulamentos IEC 61643-21: 2012. É fornecido um perno de ligação à terra que deve ser ligado à terra do sistema ou à antepara de passagem coaxial, tão diretamente quanto possível.
