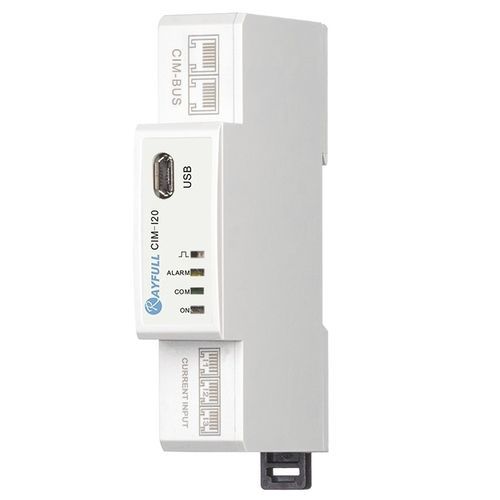

Módulo de medição de corrente CIM-I20

de tensãode potência aparentede potência reativa

O CIM-I20, como o módulo de corrente da solução CIM da Rayfull, mede os parâmetros mais importantes, incluindo corrente, tensão, potência, etc. Além disso, também pode medir parâmetros de energia bidireccionais, tais como importação e exportação de energia ativa, importação e exportação de energia reactiva. Além disso, também pode ler o THD e o iHD da corrente, bem como a demanda de potência e a demanda de potência máxima da corrente. Potência de corrente. O CIM-20, em comparação com o CIM-I10, possui alarme de sobrecorrente, que pode ser utilizado em sistemas de segurança. A comunicação RS485 Modbus RTU ajuda os utilizadores a ler e monitorizar remotamente. Medição: Tensão/Corrente/Potência/Fator de Potência/Frequência,...; Energia bidirecional: Importação/Exportação de energia ativa, Importação/Exportação de energia reactiva; THD de corrente e iHD(2~63); Procura de corrente/Demanda total de potência ativa/Demanda total de potência reactiva/Demanda total de potência aparente; Máx. Demanda de corrente/potência ativa total/potência reactiva total/potência aparente total; Alarme de sobrecorrente; Comunicação Modbus RS485 1*CIM-I20=1*Medidor de 3P4W / 3*Medidor de 1P2W Especificações eléctricas - Entrada CT: 100mV - Frequência : 45～65 Hz - Capacidade de sobrecarga: 2xTensão nominal com duração de 1s - Classe IP: Ecrã LCD: IP51 (Interior); - Medidor completo: IP30 - Instalação: Calha DIN TH35-7.5 - Classe de inflamabilidade: UL 94 V-0 - Categoria de utilização: UC2 Especificações de comunicação - Interface e protocolo: RS485 de 2 fios; Modbus RTU - Taxa de transmissão : 1200, 2400, 4800, 9600(Predefinição), 19200, 38400 bps - Paridade : Nenhuma (pré-definição), par, ímpar - Bit de paragem : 1(Predefinição), 2 - Tempo de resposta : <100ms Especificações ambientais - Temperatura de operação : -25 ~ +55℃ - Temperatura de armazenamento : -40 ~ +80℃ - Humidade: <90%, sem condensação - Grau de poluição : 2
